Zbrojenie fundamentów: Projekt, błędy i jak zrobić to dobrze

Zbrojenie fundamentów to absolutnie kluczowy etap budowy każdego domu. To od niego zależy stabilność, bezpieczeństwo i trwałość całej konstrukcji na lata. Zrozumienie podstawowych zasad jego wykonania jest niezbędne dla każdego inwestora, aby uniknąć kosztownych błędów, które mogą mieć katastrofalne skutki. W tym kompleksowym poradniku przyjrzymy się wszystkiemu, co musisz wiedzieć o prawidłowym zbrojeniu fundamentów w polskich realiach budowlanych.

Dlaczego poprawne zbrojenie jest kręgosłupem Twojego domu?

Zbrojenie to nic innego jak stalowy "szkielet" fundamentu, który pełni rolę jego kręgosłupa. Jego głównym zadaniem jest przejmowanie obciążeń przenoszonych z budynku i równomierne rozłożenie ich na grunt. Ale to nie wszystko beton, choć niezwykle wytrzymały na ściskanie, jest bardzo słaby na rozciąganie. To właśnie stalowe pręty przejmują te siły rozciągające, zapobiegając pękaniu betonu i zapewniając jego integralność pod wpływem naprężeń.

Błędy w zbrojeniu fundamentów to prosta droga do katastrofy budowlanej. Mogą objawiać się w postaci pękających ścian, nierównomiernego osiadania budynku, a w skrajnych przypadkach nawet jego zawalenia. Często te wady nie są widoczne od razu ujawniają się po kilku latach eksploatacji, gdy konstrukcja zaczyna pracować pod pełnym obciążeniem. Konsekwencje? Dramatycznie wysokie koszty napraw, utrata wartości nieruchomości, a w najgorszym scenariuszu zagrożenie życia. Według danych Makra-met, koszty napraw uszkodzeń konstrukcyjnych mogą wielokrotnie przewyższać pierwotne oszczędności wynikające z "oszczędności" na zbrojeniu.

Projekt budowlany Twoja jedyna mapa do solidnego fundamentu

Podkreślam to zawsze i będę powtarzał: zbrojenie fundamentów musi być wykonane w stu procentach według projektu budowlanego. Nawet drobne, pozornie nieistotne modyfikacje, wprowadzane na własną rękę, mogą mieć fatalne skutki. Projekt jest dziełem wykwalifikowanego konstruktora, który na podstawie analizy gruntu, przewidywanych obciążeń i specyfiki budynku, precyzyjnie obliczył, jak fundamenty muszą być wykonane, aby zapewnić bezpieczeństwo. Ignorowanie tych wytycznych to igranie z ogniem.

W projekcie budowlanym, w części dotyczącej fundamentów, znajdziesz wszystkie niezbędne informacje dotyczące zbrojenia. Są to między innymi:

• Klasa stali: Określa wytrzymałość i właściwości użytej stali, np. B500SP.
• Średnice prętów: Precyzyjnie określone średnice prętów głównych i strzemion (np. fi 12, fi 16 dla prętów głównych, fi 6 lub fi 8 dla strzemion).
• Rozstaw prętów i strzemion: Informacja, w jakich odstępach mają być rozmieszczone elementy zbrojenia.
• Sposób łączenia prętów: Szczegółowe wytyczne dotyczące długości zakładów, kształtu zagięć prętów i ewentualnych dodatkowych elementów wzmacniających.
• Szczegóły dotyczące otuliny: Wymagana minimalna grubość warstwy betonu otaczającej zbrojenie.

Elementy składowe szkieletu zbrojeniowego co musisz znać?

Aby prawidłowo wykonać zbrojenie, musisz znać jego podstawowe komponenty. Pręty główne, często nazywane podłużnymi, to te najgrubsze elementy stalowe. To one stanowią główną siłę nośną fundamentu, przejmując większość obciążeń rozciągających przenoszonych z konstrukcji budynku. Są one niejako "kręgosłupem" całego systemu.

Strzemiona to stalowe ramki, zazwyczaj prostokątne, które otaczają pręty główne. Ich rola jest nie do przecenienia. Przede wszystkim utrzymują one pręty główne we właściwej pozycji, tworząc stabilny szkielet zbrojeniowy. Dodatkowo, strzemiona przenoszą siły ścinające, które mogą pojawić się w fundamencie, zapobiegając jego deformacjom.

Otulina betonowa to nic innego jak minimalna warstwa betonu, która musi otaczać każdy pręt zbrojeniowy. W Polsce standardem jest minimum 5 cm. Otulina pełni rolę ochronną zabezpiecza stal przed wilgocią, agresywnymi substancjami chemicznymi obecnymi w gruncie, a co za tym idzie przed korozją. Jest ona również kluczowa dla prawidłowej współpracy stali z betonem. Aby zapewnić jej odpowiednią grubość, stosuje się specjalne podkładki dystansowe, wykonane z tworzywa sztucznego lub betonu.

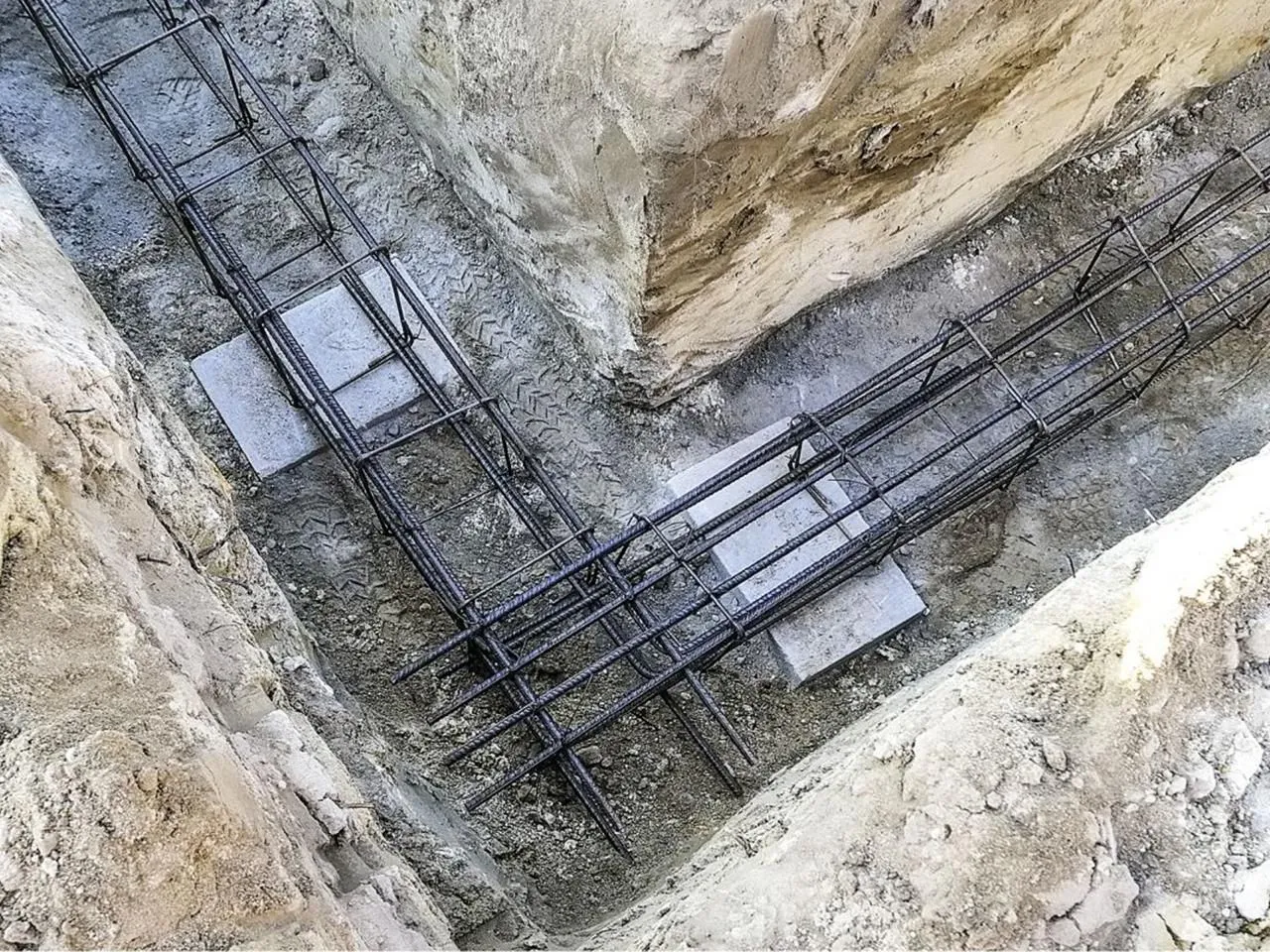

Zbrojenie ławy fundamentowej krok po kroku najpopularniejsze rozwiązanie w Polsce

Ławy fundamentowe to klasyczne i wciąż najczęściej stosowane rozwiązanie w polskim budownictwie jednorodzinnym. Charakteryzują się prostotą wykonania, ale wymagają precyzji na każdym etapie.

1. Wybór prętów i strzemion: Do typowej ławy fundamentowej stosuje się zazwyczaj cztery pręty główne po dwa na górze i dwa na dole konstrukcji. Ich średnica, zgodnie z projektem, waha się zwykle od 12 mm do 16 mm i muszą być wykonane ze stali żebrowanej. Strzemiona są zazwyczaj wykonane z cieńszego drutu, o średnicy 6 mm lub 8 mm, i mają za zadanie stabilizować układ prętów.
2. Rozmieszczenie strzemion: Strzemiona rozmieszcza się w regularnych odstępach, zazwyczaj co 30 do 50 cm. Kluczowe jest, aby były one rozmieszczone równomiernie na całej długości ławy, tworząc stabilny szkielet, który zapobiegnie przemieszczaniu się prętów głównych podczas betonowania.
3. Zbrojenie narożników: Narożniki to newralgiczne punkty każdej konstrukcji. W ławach fundamentowych muszą być one wykonane ze szczególną starannością. Pręty muszą być odpowiednio połączone, aby zapewnić ciągłość przenoszenia naprężeń. Często stosuje się tu dodatkowe pręty zagięte w kształcie litery "L" lub odpowiednio długie zakłady.
4. Łączenie prętów na długości: Gdy długość ławy przekracza długość dostępnych prętów, konieczne jest ich łączenie. Standardowa i zalecana metoda to wiązanie prętów drutem wiązałkowym. Długość zakładu, czyli miejsce, gdzie jeden pręt nachodzi na drugi, nie powinna być mniejsza niż 50 cm. Spawanie prętów na budowie jest generalnie niedopuszczalne, chyba że projekt wyraźnie na to zezwala, co jest rzadkością w budownictwie jednorodzinnym.

Zbrojenie płyty fundamentowej nowoczesna alternatywa dla wymagających gruntów

Płyta fundamentowa to rozwiązanie coraz popularniejsze, szczególnie na terenach o słabszej nośności gruntu lub gdy chcemy uniknąć tradycyjnych piwnic. Jest to rodzaj fundamentu monolitycznego, który rozkłada obciążenia z budynku na całą swoją powierzchnię.

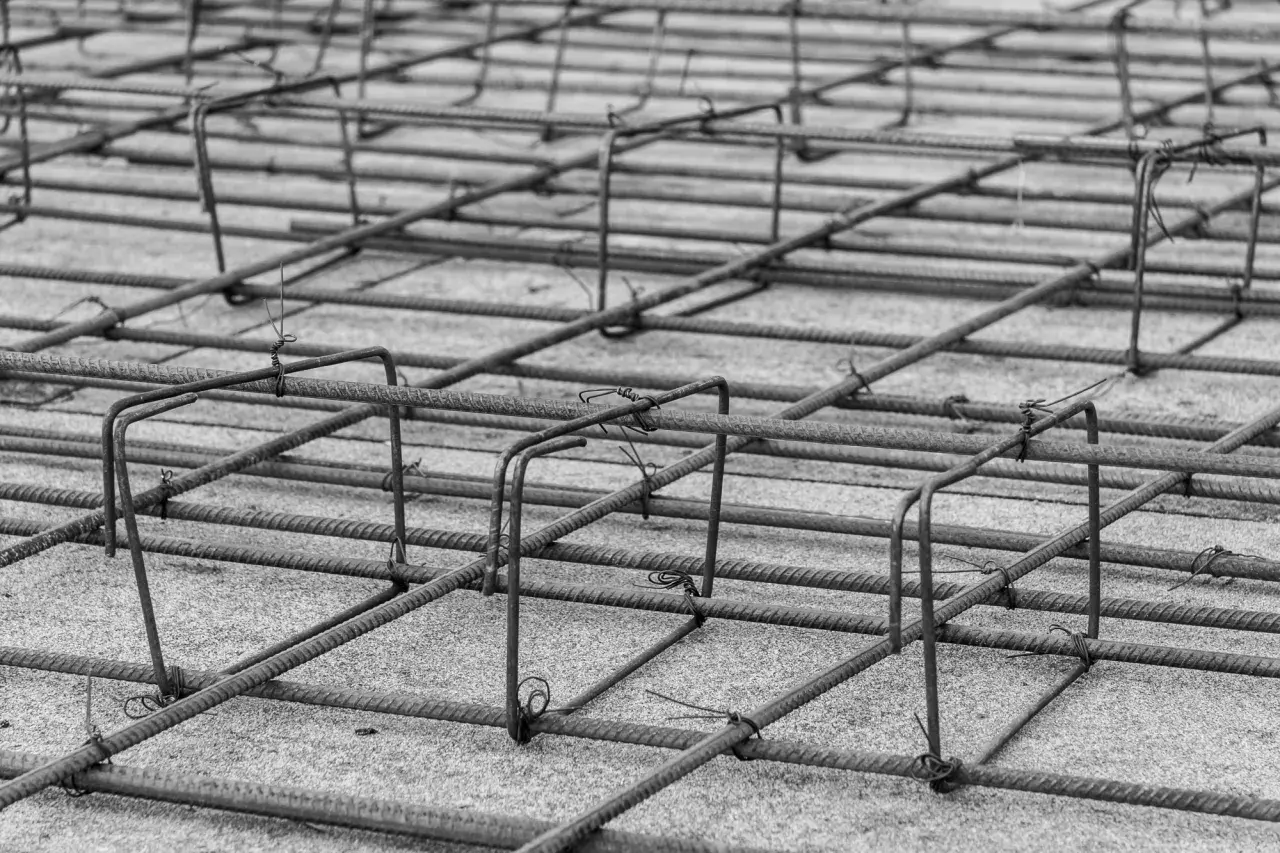

W przeciwieństwie do ław, zbrojenie płyty fundamentowej zazwyczaj opiera się na dwóch siatkach z prętów stalowych dolnej i górnej. Pręty w tych siatkach są rozmieszczone prostopadle do siebie, tworząc równomiernie rozłożoną konstrukcję. Całe zbrojenie jest bardziej "rozproszone" niż w przypadku ław, a jego głównym zadaniem jest przeniesienie obciążeń na całą powierzchnię płyty.

W miejscach, gdzie obciążenia są największe na przykład pod ścianami nośnymi, słupami konstrukcyjnymi czy w okolicach otworów okiennych i drzwiowych stosuje się dodatkowe wzmocnienia. Mogą one polegać na zagęszczeniu prętów w danym obszarze lub zastosowaniu prętów o większej średnicy, zgodnie z wytycznymi projektanta.

Jakiego rodzaju stali potrzebujesz? Krótki przewodnik po oznaczeniach

W budownictwie fundamentowym stosuje się niemal wyłącznie stal żebrowaną. Dlaczego? Jej charakterystyczne żebra, czyli nierówności na powierzchni, zapewniają znacznie lepszą przyczepność do betonu niż gładka stal. Jest to kluczowe dla prawidłowego przenoszenia naprężeń między tymi dwoma materiałami. Stal gładka jest zazwyczaj stosowana do elementów prefabrykowanych lub tam, gdzie jej rolą jest jedynie utrzymanie kształtu, a nie przenoszenie głównych obciążeń.

Symbole takie jak B500SP mogą na początku wydawać się skomplikowane, ale ich rozszyfrowanie jest proste. "B" oznacza stal przeznaczoną do zbrojenia betonu. "500" to granica plastyczności w megapaskalach (MPa), czyli miara wytrzymałości stali. "SP" (lub inne podobne oznaczenia) może wskazywać na dodatkowe właściwości, np. spawalność. Najważniejsze jest jednak, aby klasa i typ stali były zawsze zgodne z tym, co zostało określone w projekcie budowlanym.

Top 7 najdroższych błędów przy zbrojeniu fundamentów i jak ich uniknąć

Uniknięcie poniższych błędów jest absolutnie kluczowe dla zapewnienia bezpieczeństwa i trwałości fundamentów Twojego domu. Często są to pozornie drobne niedociągnięcia, które jednak mają ogromne konsekwencje.

1. Błąd #1: Użycie stali o złej średnicy lub klasie. Stosowanie prętów cieńszych lub o niższej klasie wytrzymałości niż przewiduje projekt to jak budowanie domu na piasku. Znacząco osłabia to całą konstrukcję. Każdy milimetr średnicy i każda klasa stali mają swoje uzasadnienie w obliczeniach konstruktora.
2. Błąd #2: Niewłaściwa lub brakująca otulina. Brak minimalnej otuliny 5 cm lub jej zbyt mała grubość prowadzi do korozji zbrojenia, a w konsekwencji do osłabienia betonu i powstawania pęknięć. Pamiętaj o stosowaniu podkładek dystansowych, które zapewnią odpowiednią grubość otuliny.
3. Błąd #3: Zbyt rzadki rozstaw strzemion. Strzemiona stabilizują pręty główne. Jeśli są rozmieszczone zbyt rzadko, szkielet zbrojeniowy traci swoją stabilność, a konstrukcja staje się bardziej podatna na siły ścinające.
4. Błąd #4: Niepoprawne wykonanie zbrojenia narożników. Narożniki to miejsca największej koncentracji naprężeń. Niewłaściwe połączenie prętów w tych punktach, np. zbyt krótkie zakłady lub brak dodatkowych prętów wzmacniających, może doprowadzić do pęknięć i osłabienia fundamentu.
5. Błąd #5: Zbyt krótkie zakłady przy łączeniu prętów. Długość zakładu jest kluczowa dla ciągłości przenoszenia obciążeń między prętami. Zbyt krótki zakład (poniżej 50 cm w standardowych warunkach) osłabia połączenie i może prowadzić do jego zerwania pod obciążeniem.
6. Błąd #6: Układanie zbrojenia bezpośrednio na gruncie. Zbrojenie musi być odpowiednio podparte i odizolowane od gruntu. Ułożenie go bezpośrednio na ziemi oznacza brak prawidłowej otuliny od dołu, co sprzyja korozji i uniemożliwia prawidłową współpracę stali z betonem.
7. Błąd #7: Stosowanie skorodowanych lub zabrudzonych prętów. Luźna, płatowa rdza na prętach lub zabrudzenia takie jak błoto czy olej znacząco osłabiają przyczepność stali do betonu. To kluczowy parametr dla wytrzymałości fundamentu, dlatego pręty muszą być czyste.

Zbrojenie zgodne z projektem gwarancja bezpieczeństwa na pokolenia

Podsumowując, ścisłe przestrzeganie projektu budowlanego przy wykonaniu zbrojenia fundamentów nie jest opcją, lecz absolutną koniecznością. To jedyna droga do zapewnienia bezpieczeństwa i trwałości fundamentów, które będą służyć Twojej rodzinie przez pokolenia.

Kluczową rolę w procesie budowlanym odgrywa kierownik budowy. To on jest odpowiedzialny za nadzór nad zgodnością wykonywanych prac z projektem i obowiązującymi normami. Jego akceptacja zbrojenia przed zalaniem betonem jest formalnym potwierdzeniem, że wszystko zostało wykonane prawidłowo.

Coraz częściej inwestorzy rozważają zakup gotowego, prefabrykowanego zbrojenia. Ma ono swoje zalety: gwarantuje precyzję wykonania, skraca czas pracy na budowie i minimalizuje ilość odpadów. Wadą może być wyższy koszt oraz konieczność zapewnienia odpowiednich warunków transportu i montażu. Jeśli projekt na to pozwala i budżet na to pozwala, prefabrykowane zbrojenie może być doskonałą alternatywą, zapewniającą wysoką jakość wykonania.
