Zbrojenie fundamentów to jeden z najważniejszych etapów budowy, decydujący o stabilności i trwałości całego domu. Ten kompleksowy poradnik dostarczy Ci praktycznych i merytorycznych wskazówek, które pozwolą zrozumieć, jakie materiały wybrać, jak prawidłowo wykonać zbrojenie i na co zwrócić szczególną uwagę, aby uniknąć kosztownych błędów.
Prawidłowe zbrojenie fundamentów to klucz do stabilności i trwałości konstrukcji
- Zawsze opieraj się na projekcie konstrukcyjnym budynku.
- Najczęściej stosuje się stal żebrowaną B500SP (klasa A-IIIN) o granicy plastyczności 500 MPa.
- Typowe pręty główne w ławach fundamentowych to ø12 mm, strzemiona ø6 mm.
- Standardowy rozstaw strzemion wynosi od 30 do 50 cm.
- Minimalna otulina betonowa dla fundamentów to 5 cm z każdej strony.
- Łączenie prętów odbywa się "na zakład" (ok. 50 cm) drutem wiązałkowym; spawanie jest niedopuszczalne.
Zbrojenie fundamentów: Dlaczego to absolutna podstawa bezpieczeństwa Twojego domu?
Fundamenty to dosłownie podstawa Twojego domu. Bez nich cała konstrukcja byłaby narażona na niestabilność. Zbrojenie, czyli stalowy "szkielet" wbudowany w beton, pełni kluczową rolę w zapewnieniu tej stabilności. Beton, choć bardzo wytrzymały na ściskanie, ma niestety niską odporność na rozciąganie. To właśnie zbrojenie przejmuje te siły. Kiedy grunt pod fundamentem nie jest idealnie równy, lub gdy występują naprężenia spowodowane zmianami temperatury czy wilgotności, beton mógłby pękać. Stalowe pręty, dzięki swojej plastyczności i wytrzymałości, zapobiegają tym pęknięciom i odkształceniom. Prawidłowo wykonane zbrojenie rozkłada obciążenia z budynku równomiernie na grunt, minimalizując ryzyko nierównomiernego osiadania domu. To gwarancja, że Twój dom będzie bezpieczny i stabilny przez długie lata, niezależnie od warunków gruntowych i atmosferycznych.
Projekt konstrukcyjny Twoja jedyna wyrocznia. Kto decyduje o zbrojeniu?
Każdy, kto planuje budowę, musi pamiętać o jednej, absolutnie kluczowej zasadzie: podstawą każdego zbrojenia jest indywidualny projekt konstrukcyjny. To nie są luźne sugestie, ale precyzyjne wytyczne opracowane przez inżyniera konstruktora. Projektant, analizując rodzaj gruntu na Twojej działce, przewidywane obciążenia na budynek (waga ścian, dachu, stropów, a nawet śniegu na dachu) oraz obowiązujące przepisy, określa wszystkie niezbędne parametry zbrojenia. Mowa tu o rodzaju i klasie stali, średnicach poszczególnych prętów, ich rozstawie, sposobie łączenia, a nawet o długościach zakładów. Zaufaj profesjonalistom odstępstwa od projektu, nawet te pozornie drobne, mogą mieć katastrofalne skutki dla stabilności całej konstrukcji. Pamiętaj, że projekt jest Twoim jedynym, wiarygodnym źródłem informacji w tym zakresie.
Jak czytać i rozumieć rysunek techniczny zbrojenia fundamentów?
Zrozumienie rysunku technicznego zbrojenia fundamentów może wydawać się skomplikowane, ale jest kluczowe dla prawidłowego wykonania prac. Rysunki te zawierają szereg oznaczeń, które należy rozszyfrować. Najważniejsze z nich to średnice prętów, które zazwyczaj podawane są w milimetrach, np. ø12 mm dla prętów głównych lub ø6 mm dla strzemion. Kolejnym istotnym elementem jest rozstaw, oznaczony jako "co X cm" lub "X/Y cm", co informuje, jak gęsto mają być rozmieszczone strzemiona. Zwróć uwagę na długości poszczególnych prętów oraz ich rozmieszczenie w narożnikach i na połączeniach tam często stosuje się tzw. zakład. Identyfikacja lokalizacji strzemion jest równie ważna, ponieważ to one stabilizują cały "kosz" zbrojeniowy. Dokładne zapoznanie się z tymi oznaczeniami pozwoli Ci uniknąć błędów na etapie montażu.
Jaka stal na fundamenty? Klucz do wyboru właściwych materiałów
Wybór odpowiedniej stali zbrojeniowej to fundament (dosłownie!) trwałości Twojej konstrukcji. Nie każda stal nadaje się do fundamentów. Kluczowe są jej parametry mechaniczne, takie jak wytrzymałość na rozciąganie i granica plastyczności. Te cechy decydują o tym, jak dobrze stal będzie współpracować z betonem i jak skutecznie będzie przenosić obciążenia. Zastosowanie stali o niewłaściwych parametrach może prowadzić do osłabienia fundamentów i w konsekwencji do pękania ścian czy nierównomiernego osiadania budynku. Dlatego tak ważne jest, aby wybierać stal przeznaczoną do celów konstrukcyjnych, spełniającą normy i posiadającą odpowiednie certyfikaty.

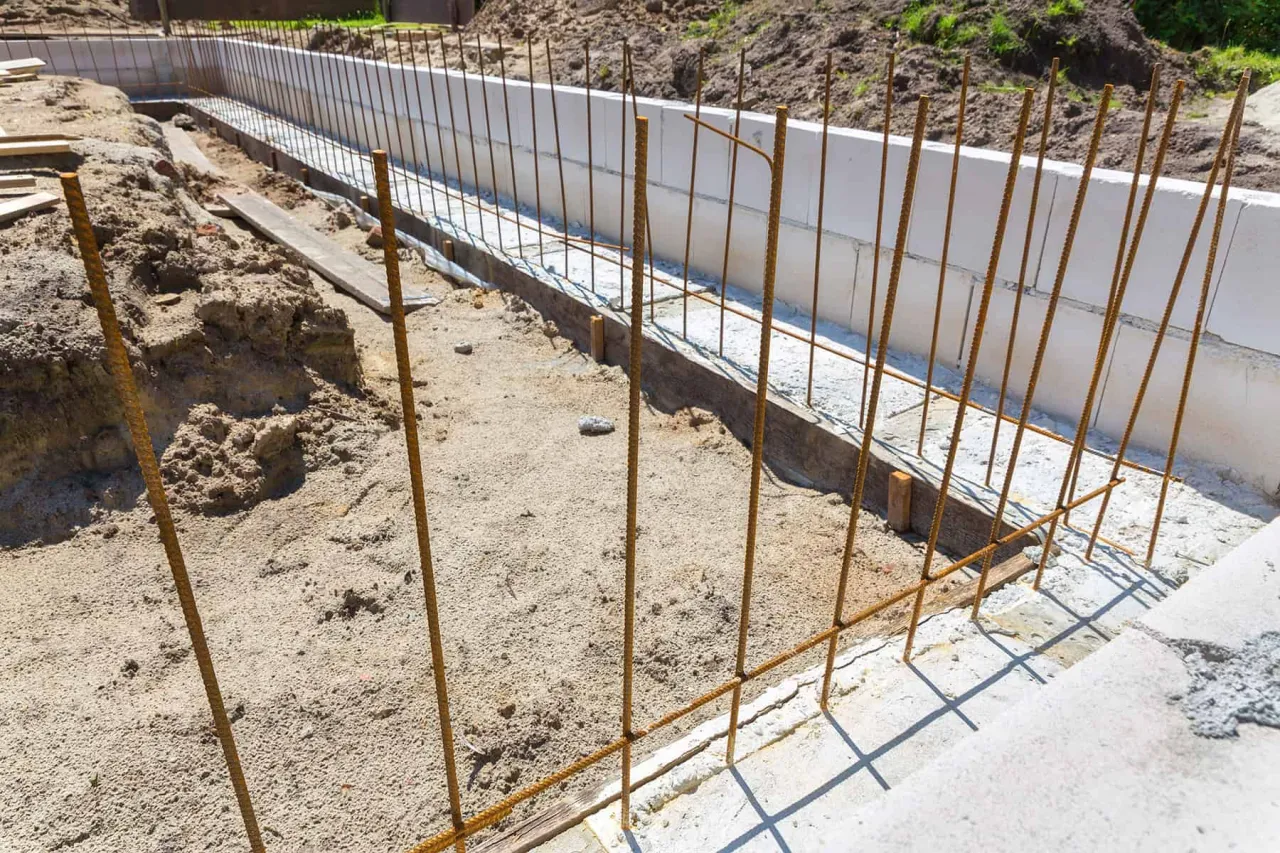

Klasy i gatunki stali: Co w praktyce oznacza symbol B500SP?
Symbol B500SP, który często pojawia się w projektach budowlanych, nie jest przypadkowy. Oznacza on stal żebrowaną, która charakteryzuje się podwyższoną ciągliwością. Klasa A-IIIN, z którą jest często łączona, informuje o jej właściwościach. Najważniejszym parametrem jest jednak granica plastyczności wynosząca 500 MPa (Megapaskali). Co to oznacza w praktyce? Stal o tej granicy plastyczności jest w stanie wytrzymać naprężenia do 500 MPa, zanim zacznie się trwale odkształcać. Jest to parametr kluczowy dla zapewnienia odpowiedniej nośności betonu, który jest znacznie słabszy na rozciąganie. Stal B500SP jest powszechnie stosowana w budownictwie jednorodzinnym właśnie ze względu na jej dobre parametry wytrzymałościowe i ciągliwość, które zapewniają bezpieczeństwo konstrukcji.
Pręty żebrowane vs. gładkie: Które do czego służą i dlaczego to ważne?
W budownictwie spotkasz dwa główne rodzaje stali zbrojeniowej: pręty żebrowane i pręty gładkie. Pręty żebrowane, posiadające charakterystyczne podłużne i poprzeczne żebra, zapewniają znacznie lepszą przyczepność do betonu. Dzięki temu stal i beton ściślej ze sobą współpracują, co jest kluczowe dla przenoszenia obciążeń. Dlatego właśnie pręty żebrowane (takie jak B500SP) są podstawą zbrojenia głównego w ławach i płytach fundamentowych. Pręty gładkie, choć mają mniejszą przyczepność, również znajdują swoje zastosowanie. Najczęściej wykorzystuje się je do produkcji strzemion, czyli elementów zamykających "kosz" zbrojeniowy, a także w niektórych elementach konstrukcyjnych, gdzie nie występują tak duże naprężenia rozciągające. Wybór odpowiedniego typu pręta jest więc podyktowany jego funkcją w konstrukcji.
Anatomia zbrojenia, czyli z czego składa się "szkielet" fundamentu?

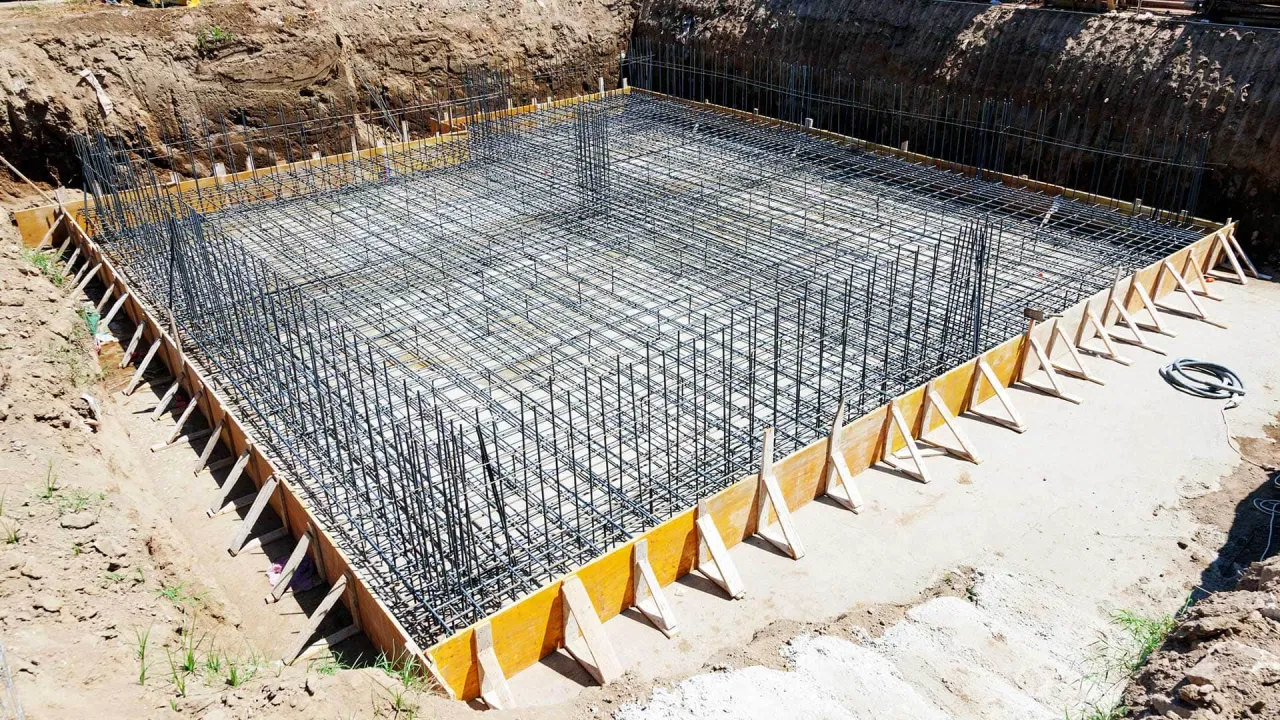

Zbrojenie fundamentów, często nazywane "koszem zbrojeniowym", to precyzyjnie skonstruowana siatka stalowych prętów, która nadaje betonowi wytrzymałość. Jego budowa opiera się na współpracy kilku kluczowych elementów, z których każdy ma swoją specyficzną rolę do odegrania w zapewnieniu stabilności całej konstrukcji. Zrozumienie tych komponentów jest niezbędne do prawidłowego wykonania zbrojenia.
Pręty główne (podłużne): Jaka średnica jest standardem dla ław fundamentowych?
Pręty główne, zwane również podłużnymi, stanowią rdzeń zbrojenia ławy fundamentowej. To one przede wszystkim przenoszą główne obciążenia rozciągające, które działają na fundament. W typowym domu jednorodzinnym, zgodnie z powszechnie stosowanymi standardami, cztery pręty o średnicy ø12 mm stanowią podstawowe zbrojenie ławy. Ta średnica i liczba prętów zostały dobrane tak, aby zapewnić wystarczającą wytrzymałość na typowe obciążenia, jednocześnie minimalizując koszty materiału. Pamiętaj jednak, że ostateczne parametry zawsze określa projekt konstrukcyjny, który może zalecić inne rozwiązania w zależności od specyfiki budynku i gruntu.
Strzemiona niedoceniany bohater: Jaką rolę pełnią i jak je przygotować?
Strzemiona to prostokątne ramki, które otaczają pręty główne, tworząc stabilny "kosz" zbrojeniowy. Choć wykonane z cieńszego drutu, ich rola jest nie do przecenienia. Po pierwsze, utrzymują one pręty główne we właściwej pozycji, zapobiegając ich przemieszczaniu się podczas betonowania. Po drugie, strzemiona przejmują siły ścinające, które działają prostopadle do osi prętów głównych, chroniąc tym samym beton przed pękaniem. Zgodnie z informacjami z sekcji
Co ile centymetrów umieszczać strzemiona? Zasady prawidłowego rozstawu
Prawidłowy rozstaw strzemion jest równie ważny jak ich obecność. Zbyt duży odstęp między nimi może sprawić, że pręty główne nie będą odpowiednio stabilizowane, a beton będzie bardziej podatny na pękanie. Zgodnie z ogólnymi wytycznymi, standardowy rozstaw strzemion w ławach fundamentowych wynosi od 30 do 50 cm. Jednakże, projekt konstrukcyjny może przewidywać zagęszczenie strzemion w miejscach szczególnie narażonych na obciążenia, takich jak narożniki fundamentów czy miejsca, gdzie opierają się ściany nośne. Zawsze kieruj się wskazaniami projektanta, ponieważ optymalny rozstaw zależy od wielu czynników specyficznych dla Twojej budowy.
Zbrojenie ławy fundamentowej krok po kroku: Od szablonu do gotowego kosza
Wykonanie zbrojenia ławy fundamentowej wymaga precyzji i zastosowania odpowiednich technik. Proces ten można podzielić na kilka etapów, od przygotowania poszczególnych elementów, przez ich łączenie, aż po zapewnienie ciągłości konstrukcji. Stosowanie się do tych kroków gwarantuje, że "kosz" zbrojeniowy będzie solidny i spełni swoją rolę w konstrukcji.
Przygotowanie i gięcie strzemion: Potrzebne narzędzia i prawidłowa technika
Pierwszym krokiem w przygotowaniu zbrojenia jest wykonanie strzemion. Potrzebne będą pręty o odpowiedniej średnicy (zazwyczaj ø6 mm) oraz narzędzia do cięcia i gięcia metalu. Najprostszym rozwiązaniem jest użycie ręcznej giętarki do prętów, która pozwala na precyzyjne formowanie kątów prostych. Jeśli nie masz dostępu do takiego narzędzia, można posłużyć się imadłem i młotkiem, jednak wymaga to większej wprawy i dokładności. Strzemiona powinny mieć kształt prostokąta, z płaskimi zakończeniami, które będą opierać się o pręty główne. Kluczowe jest, aby wszystkie strzemiona miały identyczne wymiary, zgodne z projektem. Po przygotowaniu odpowiedniej liczby strzemion, można przejść do kolejnego etapu.
Wiązanie szkieletu: Jak poprawnie łączyć pręty drutem wiązałkowym?
Gdy strzemiona są gotowe, czas na połączenie ich z prętami głównymi. Do tego celu używa się miękkiego drutu wiązałkowego. Proces ten polega na owinięciu drutu wokół każdego punktu styku pręta głównego ze strzemieniem, a następnie skręceniu go za pomocą specjalnych szczypiec lub klucza do wiązania zbrojenia. Ważne jest, aby wiązania były mocne i stabilne, ale nie na tyle ciasne, by uszkodzić stal. Zgodnie z informacjami zawartymi w sekcji
Zasada "na zakład": Jak zapewnić ciągłość zbrojenia w narożnikach i na łączeniach?
Kiedy budujemy zbrojenie, pręty rzadko kiedy mają idealną długość, aby pokryć całą ławę fundamentową bez łączeń. W takich sytuacjach stosuje się zasadę "na zakład". Polega ona na tym, że końce dwóch kolejnych prętów zachodzą na siebie na określonej długości. Ta długość, zwana długością zakładu, jest precyzyjnie określona w projekcie konstrukcyjnym i zazwyczaj wynosi około 50 cm dla prętów ø12 mm. Zapewnia ona ciągłość przenoszenia obciążeń między łączonymi prętami, co jest kluczowe dla wytrzymałości całego fundamentu. Niewłaściwe wykonanie zakładu, czyli zbyt krótki lub brak zakładu, może prowadzić do osłabienia konstrukcji w tym miejscu.
Prawidłowe ułożenie zbrojenia w wykopie: Ostatni, krytyczny krok przed betonowaniem
Po wykonaniu "kosza" zbrojeniowego, kluczowe jest jego prawidłowe umieszczenie w wykopie fundamentowym. Ten etap często bywa niedoceniany, a ma ogromny wpływ na trwałość i bezpieczeństwo fundamentów. Chodzi tu nie tylko o umiejscowienie zbrojenia, ale przede wszystkim o zapewnienie mu odpowiedniej ochrony przed czynnikami zewnętrznymi, takimi jak wilgoć czy korozja. Dbałość o detale na tym etapie zaprocentuje w przyszłości.
Czym jest otulina i dlaczego 5 cm to absolutne minimum dla fundamentu?
Otulina betonowa to warstwa betonu otaczająca stalowe zbrojenie. Jej głównym zadaniem jest ochrona stali przed korozją, która może rozpocząć się pod wpływem wilgoci i tlenu z powietrza. Korozja osłabia stal, prowadząc do jej pękania i degradacji całego elementu konstrukcyjnego. Otulina chroni również stal przed uszkodzeniami mechanicznymi oraz wpływem ognia. Zgodnie z informacjami zawartymi w sekcji
Podkładki dystansowe: Prosty sposób na zagwarantowanie idealnej ochrony stali
Aby zapewnić wymaganą grubość otuliny betonowej, stosuje się specjalne podkładki dystansowe. Są to niewielkie elementy wykonane z tworzywa sztucznego, betonu lub metalu, które umieszcza się pod zbrojeniem przed betonowaniem. Potocznie nazywane są "grzybkami", "gwiazdkami" lub "dystansami". Ich zadaniem jest utrzymanie "kosza" zbrojeniowego w odpowiedniej pozycji, na ustalonej wysokości od dna i ścian wykopu. Dzięki nim stalowe pręty nie dotykają bezpośrednio gruntu ani szalunku, co gwarantuje równomierne otoczenie ich betonem i zapewnienie wymaganej grubości otuliny z każdej strony. Są to proste, a zarazem niezwykle skuteczne narzędzia w procesie budowy trwałych fundamentów.
Najczęstsze i najdroższe błędy przy zbrojeniu fundamentów jak ich uniknąć?
Błędy popełnione na etapie zbrojenia fundamentów mogą mieć dalekosiężne i bardzo kosztowne konsekwencje. Często są to niedopatrzenia, które wydają się niewielkie w momencie wykonania, ale ich skutki ujawniają się po latach, prowadząc do poważnych uszkodzeń konstrukcji. Świadomość najczęstszych pułapek i wiedza, jak ich unikać, są kluczowe dla każdego inwestora i wykonawcy.
Błąd #1: Zła klasa stali lub średnica prętów cicha katastrofa budowlana
Jednym z najpoważniejszych błędów jest zastosowanie stali o niewłaściwej klasie lub średnicy prętów, odbiegającej od projektu konstrukcyjnego. Użycie stali o niższej granicy plastyczności niż zalecana (np. zamiast B500SP) oznacza, że stal będzie w stanie wytrzymać mniejsze obciążenia, zanim zacznie się trwale odkształcać. Podobnie, zastosowanie cieńszych prętów niż przewidziano w projekcie, osłabia nośność całego fundamentu. W skrajnych przypadkach może to prowadzić do pękania fundamentów pod obciążeniem budynku, nierównomiernego osiadania, a nawet uszkodzenia całej konstrukcji. Zawsze upewnij się, że używana stal spełnia wymogi projektu.
Błąd #2: Brak lub niewłaściwa otulina: Prosta droga do korozji i zniszczenia fundamentu
Kolejnym, bardzo częstym i destrukcyjnym błędem jest brak odpowiedniej otuliny betonowej. Jak wspomniano wcześniej, stal zbrojeniowa bez ochrony jest narażona na korozję. Wilgoć i tlen powodują rdzewienie, które prowadzi do zwiększenia objętości stali, a w konsekwencji do pękania betonu. Fundament zaczyna tracić swoją integralność, a stal osłabiona korozją przestaje pełnić swoją funkcję. Brak lub zbyt cienka otulina (poniżej zalecanych 5 cm) to prosta droga do przedwczesnego zniszczenia fundamentu. Dlatego tak ważne jest stosowanie podkładek dystansowych i kontrola grubości otuliny przed betonowaniem.
Błąd #3: Oszczędności na strzemionach i zakładach: Gdzie nie warto szukać kompromisów?
Pokusa "oszczędności" często prowadzi do błędów związanych ze strzemionami i zakładami. Zmniejszenie liczby strzemion lub zwiększenie ich rozstawu, a także skrócenie długości zakładów przy łączeniu prętów, to pozornie drobne zmiany, które jednak znacząco osłabiają konstrukcję. Mniejsza liczba strzemion oznacza gorszą stabilizację prętów głównych i mniejszą odporność na siły ścinające. Krótsze zakłady nie zapewniają wystarczającej ciągłości przenoszenia obciążeń. W tych obszarach nie warto szukać kompromisów należy ściśle przestrzegać wytycznych projektowych, aby zapewnić pełną wytrzymałość i bezpieczeństwo fundamentów.
A co ze zbrojeniem ścian fundamentowych? Kiedy jest konieczne i jak je wykonać?
Choć najczęściej mówimy o zbrojeniu ław fundamentowych, równie ważne może być zbrojenie ścian fundamentowych. Nie zawsze jest ono wymagane zależy to od konstrukcji całego fundamentu i jego wysokości. W przypadku ścian pełniących funkcję nośną, szczególnie tych wyższych lub stanowiących ściany piwniczne, zbrojenie staje się niezbędne do przenoszenia obciążeń i zapewnienia stabilności. Projekt konstrukcyjny jest tu również kluczowym dokumentem, który określa, czy i w jaki sposób należy zbroić ściany fundamentowe.
Przeczytaj również: Ile kosztują fundamenty pod dom 100m2? Sprawdź kosztorys i czynniki
Siatki zbrojeniowe czy tradycyjne pręty: Co i kiedy wybrać do ścian?
Do zbrojenia ścian fundamentowych stosuje się zazwyczaj dwa rodzaje rozwiązań: tradycyjne pręty zbrojeniowe układane w siatkę lub gotowe siatki zbrojeniowe. Siatki zbrojeniowe, wykonane z połączonych ze sobą drutów spawanych w regularnych odstępach, są często stosowane do zbrojenia płyt i ścian fundamentowych, gdzie obciążenia są rozłożone równomiernie. Są one szybkie w montażu i zapewniają dobrą stabilność. Tradycyjne pręty, układane w formie "kosza" lub siatki, dają większą elastyczność w dopasowaniu do skomplikowanych kształtów i mogą być stosowane w miejscach, gdzie wymagane jest bardziej punktowe wzmocnienie. Wybór między siatkami a tradycyjnymi prętami zawsze powinien być podyktowany zaleceniami projektanta, który uwzględni specyfikę obciążeń i konstrukcji.
