Wymiary strzemion fundamentowych: Obliczanie i kluczowe zasady

Wymiary strzemion zbrojeniowych w ławach fundamentowych to jeden z kluczowych aspektów, który decyduje o stabilności i bezpieczeństwie całego budynku. Ten artykuł dostarczy Ci konkretnych, technicznych informacji na temat typowych średnic prętów, wymiarów zewnętrznych strzemion oraz zasad ich rozmieszczania, pomagając zrozumieć wymagania techniczne i weryfikować poprawność prac.

Kluczowa rola strzemion dlaczego ich wymiar to fundament bezpieczeństwa Twojego domu?

Czym są strzemiona i jaką funkcję pełnią w szkielecie zbrojeniowym?

Strzemiona to elementy zbrojenia poprzecznego, które odgrywają nieocenioną rolę w konstrukcji ław fundamentowych. Ich podstawowym zadaniem jest spinanie głównych prętów zbrojenia podłużnego, co zapewnia integralność i sztywność całego szkieletu zbrojeniowego. Działają one jak "wiązania", które zapobiegają rozsuwaniu się prętów pod wpływem obciążeń. Ponadto, strzemiona są kluczowe w przenoszeniu sił ścinających, które działają prostopadle do osi prętów. Bez nich zbrojenie nie funkcjonowałoby jako spójny element, a pręty podłużne mogłyby ulec deformacji lub nawet pęknięciu pod naciskiem obciążeń zewnętrznych. To właśnie dzięki strzemionom fundament jest w stanie efektywnie przenosić obciążenia z całej konstrukcji budynku na grunt.

Skutki błędów w doborze strzemion scenariusze, których chcesz uniknąć

Nieprawidłowy dobór wymiarów, średnicy, materiału czy rozstawu strzemion to prosta droga do poważnych problemów konstrukcyjnych. Najczęstszymi konsekwencjami są osłabienie całej konstrukcji fundamentu, co może objawiać się pękaniem betonu, zwłaszcza w miejscach koncentracji naprężeń. Takie błędy prowadzą do zmniejszenia nośności fundamentu, a w skrajnych przypadkach mogą skutkować awarią konstrukcyjną całego budynku. Pamiętaj, że naprawa wad fundamentowych jest niezwykle kosztowna i czasochłonna, a czasem jedynym rozwiązaniem może być nawet rozbiórka i ponowne wykonanie wadliwego elementu. Dlatego tak ważne jest, aby przykładać wagę do każdego detalu zbrojenia.

Jakie wymiary strzemion pod fundament? Konkretne liczby i złote zasady

Standardowa średnica pręta: z czego wykonuje się strzemiona do ław?

W większości przypadków, do wykonania strzemion w ławach fundamentowych stosuje się pręty żebrowane o standardowej średnicy 6 mm. Jest to rozwiązanie powszechnie stosowane w budownictwie jednorodzinnym i zazwyczaj wystarczające do przeniesienia przewidywanych obciążeń. Jednak w sytuacjach, gdy ława fundamentowa będzie poddana większym obciążeniom, na przykład w przypadku budynków o bardziej skomplikowanej konstrukcji lub na trudnym podłożu, projektant może zdecydować o zastosowaniu prętów o większej średnicy, czyli 8 mm. Do produkcji strzemion wykorzystuje się wyłącznie stal zbrojeniową, najczęściej klasy A-IIIN, która jest również znana pod oznaczeniem B500W. Ta stal charakteryzuje się odpowiednią wytrzymałością na rozciąganie i zginanie, a jej żebrowana powierzchnia zapewnia doskonałą przyczepność do betonu, co jest kluczowe dla prawidłowego działania zbrojenia.

Rozstaw ma znaczenie: co ile centymetrów układać strzemiona w ławie fundamentowej?

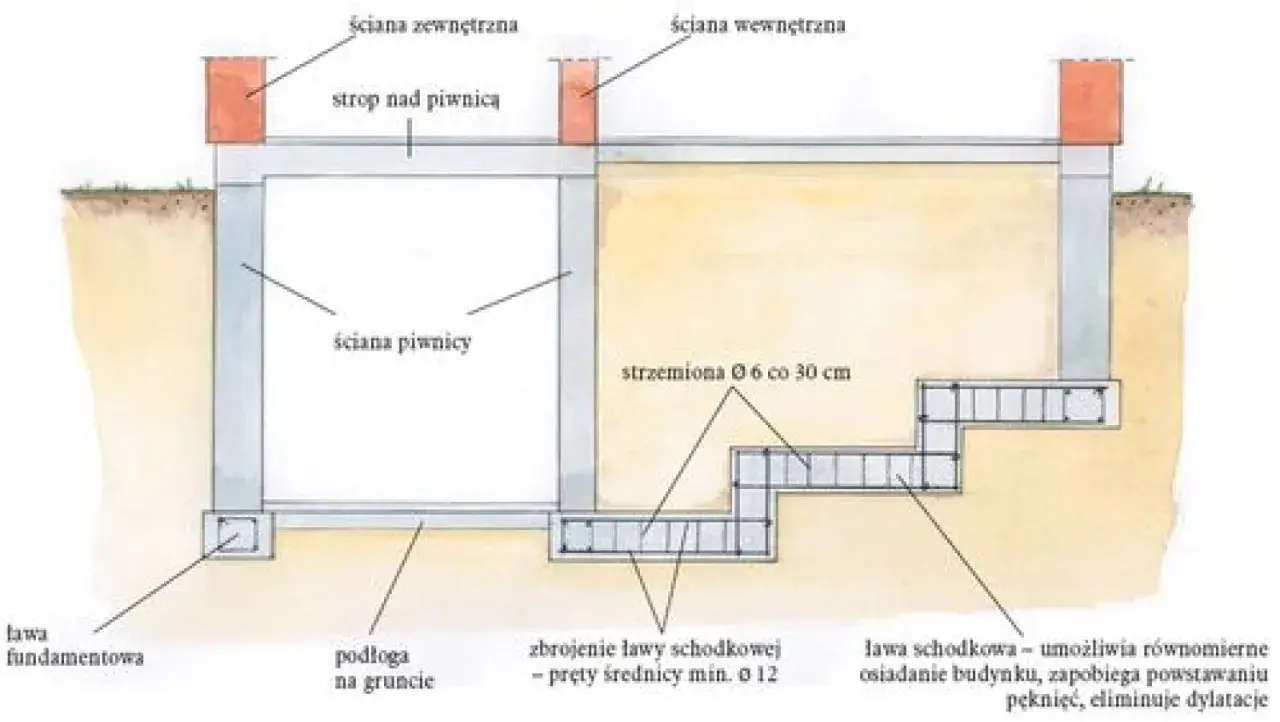

Prawidłowe rozmieszczenie strzemion w ławie fundamentowej jest równie istotne, co ich wymiary czy średnica pręta. Zazwyczaj strzemiona układa się w ławach w stałych odstępach, które mieszczą się w przedziale od 30 do 50 centymetrów. Jednakże, istnieją pewne wyjątki od tej reguły. W miejscach szczególnie narażonych na koncentrację naprężeń, tak zwanych miejscach newralgicznych, projektant konstrukcji może zalecić znacznie gęstszy rozstaw strzemion. Dotyczy to przede wszystkim narożników ławy, miejsc, gdzie ława łączy się z innymi elementami konstrukcyjnymi, a także stref bezpośrednio pod ścianami nośnymi, które przenoszą największe obciążenia. W takich punktach rozstaw strzemion może zostać zmniejszony nawet do 15-25 centymetrów. Zagęszczenie strzemion w tych obszarach jest niezbędne do efektywnego przenoszenia zwiększonych sił ścinających i zapobiegania powstawaniu pęknięć betonu.

Jak obliczyć prawidłowy wymiar strzemienia? Sekret tkwi w otulinie

Kluczowym elementem przy określaniu wymiarów zewnętrznych strzemion jest zapewnienie odpowiedniej otuliny betonowej. Otulina to warstwa betonu, która otacza stalowe pręty zbrojeniowe, chroniąc je przed korozją i ogniem, a także zapewniając dobre zespolenie z betonem. Dla ław fundamentowych minimalna grubość otuliny betonowej z każdej strony wynosi zazwyczaj 5 centymetrów. Oznacza to, że wymiar zewnętrzny strzemienia musi być mniejszy od wymiarów zewnętrznych ławy fundamentowej o podwójną grubość otuliny. Dla przykładu, jeśli projekt przewiduje ławę fundamentową o szerokości 40 cm i wysokości 40 cm, a wymagana otulina to 5 cm, to maksymalny wymiar zewnętrzny strzemienia wyniesie 30x30 cm (40 cm - 2 * 5 cm). W praktyce najczęściej spotykane wymiary strzemion w ławach fundamentowych to 25x25 cm oraz 30x25 cm, ale zawsze należy kierować się wytycznymi zawartymi w projekcie budowlanym.

Projekt budowlany Twoja jedyna i ostateczna wyrocznia

Dlaczego wymiary "na oko" lub od sąsiada to prosta droga do katastrofy?

W kontekście zbrojenia fundamentów, projekt budowlany jest dokumentem, który należy traktować jako absolutnie wiążący i niepodważalny. Samodzielne zmiany wymiarów strzemion, ich średnicy czy rozstawu, a także opieranie się na rozwiązaniach zastosowanych u sąsiada lub intuicyjnych "ulepszeniach", to niezwykle ryzykowne działania. Każdy budynek, a co za tym idzie, jego fundamenty, są projektowane indywidualnie, z uwzględnieniem specyfiki działki, obciążeń, rodzaju gruntu i wielu innych czynników. Odstępstwa od projektu mogą prowadzić do utraty gwarancji na wykonane prace, a w najgorszym scenariuszu do zagrożenia bezpieczeństwa konstrukcji, co może mieć tragiczne skutki dla mieszkańców. Zawsze konsultuj wszelkie wątpliwości z projektantem konstrukcji lub kierownikiem budowy.

Gdzie w dokumentacji projektowej szukać informacji o zbrojeniu fundamentów?

Szczegółowe informacje dotyczące zbrojenia ław fundamentowych, w tym wymiarów, średnic prętów, kształtu strzemion oraz ich rozmieszczenia, znajdują się przede wszystkim w części rysunkowej projektu budowlanego. Należy zwrócić uwagę na rysunki konstrukcyjne, a w szczególności na przekroje fundamentów oraz detale zbrojenia. Często te informacje są również zawarte w części opisowej projektu, w specyfikacji technicznej, która zawiera wytyczne dotyczące materiałów i sposobu wykonania. W przypadku jakichkolwiek niejasności lub trudności w interpretacji dokumentacji, najlepszym rozwiązaniem jest niezwłoczne skontaktowanie się z projektantem konstrukcji lub kierownikiem budowy, który wyjaśni wszelkie wątpliwości i wskaże prawidłowe rozwiązania.

Najczęstsze błędy przy zbrojeniu ław fundamentowych sprawdź, czy ich nie popełniasz

Błąd #1: Zbyt mała lub za duża otulina czym to grozi?

Zarówno zbyt mała, jak i zbyt duża otulina betonowa wokół prętów zbrojeniowych stanowi poważny błąd konstrukcyjny. Jeśli otulina jest zbyt cienka, pręty zbrojeniowe stają się narażone na działanie wilgoci i agresywnych substancji zawartych w gruncie, co prowadzi do ich korozji. Korozja stali powoduje jej pęcznienie i pękanie betonu, co znacząco osłabia wytrzymałość fundamentu. Z drugiej strony, zbyt duża otulina również jest niekorzystna. Zmniejsza ona efektywną wysokość przekroju betonu, który bierze udział w przenoszeniu obciążeń, co obniża nośność konstrukcji. Dlatego kluczowe jest zachowanie precyzyjnie określonej w projekcie grubości otuliny.

Błąd #2: Niewłaściwy rozstaw w narożnikach i pod ścianami nośnymi

Jak już wspominałem, w miejscach newralgicznych, takich jak narożniki ławy czy obszary bezpośrednio pod ścianami nośnymi, naprężenia są znacznie większe. Utrzymywanie stałego, zbyt rzadkiego rozstawu strzemion w tych punktach jest poważnym błędem. Może to prowadzić do lokalnych pęknięć betonu, a także do niewystarczającego przenoszenia sił ścinających, co osłabia integralność całej konstrukcji fundamentu. Projektant zazwyczaj nakazuje zagęszczenie strzemion w tych strefach, aby zapewnić odpowiednie wzmocnienie i zapobiec potencjalnym uszkodzeniom.

Błąd #3: Używanie prętów gładkich zamiast żebrowanych

Strzemiona, podobnie jak główne pręty zbrojenia podłużnego, muszą być wykonane z prętów żebrowanych. Jest to absolutnie kluczowe dla prawidłowego działania zbrojenia. Pręty żebrowane, dzięki swojej chropowatej powierzchni z charakterystycznymi karbami, zapewniają doskonałą przyczepność do betonu. Zapobiega to poślizgowi zbrojenia w betonie pod wpływem naprężeń. Użycie prętów gładkich, które mają znacznie mniejszą przyczepność, uniemożliwia efektywne przenoszenie sił między stalą a betonem, co może prowadzić do przedwczesnego zniszczenia konstrukcji.

Błąd #4: Układanie zbrojenia bezpośrednio na gruncie lub "na cegłach"

Zbrojenie ławy fundamentowej nigdy nie może leżeć bezpośrednio na gruncie. Grunt, nawet dobrze zagęszczony, nie zapewnia odpowiedniej stabilności i może zawierać wilgoć, która przyspiesza korozję stali. Podobnie, układanie zbrojenia "na cegłach" lub innych przypadków materiałów, które nie są przeznaczone do tego celu, jest niedopuszczalne. Konieczne jest stosowanie specjalnych podkładek dystansowych (tzw. "żabek" lub "krążków") wykonanych z tworzywa sztucznego lub betonu, które zapewniają równomierne rozłożenie ciężaru zbrojenia i gwarantują utrzymanie wymaganej dolnej otuliny betonowej. Brak odpowiedniej otuliny od dołu to prosta droga do korozji i utraty nośności fundamentu.

Strzemiona gotowe z wytwórni czy gięte na budowie co się bardziej opłaca?

Analiza kosztów, czasu i precyzji wykonania

Decyzja o tym, czy zamawiać gotowe strzemiona z profesjonalnej wytwórni, czy giąć je samodzielnie na budowie, zależy od wielu czynników. Gotowe strzemiona oferują przede wszystkim wysoką precyzję wykonania i powtarzalność wymiarów, co jest gwarancją zgodności z projektem. Ich stosowanie znacząco oszczędza czas na budowie, ponieważ eliminuje potrzebę posiadania specjalistycznego sprzętu do gięcia i wykwalifikowanych pracowników do tej czynności. Główną wadą może być potencjalnie wyższy koszt jednostkowy oraz konieczność dokładnego zaplanowania zamówienia i logistyki dostawy. Z kolei gięcie strzemion na budowie może wydawać się tańsze, zwłaszcza jeśli kupuje się pręty luzem i wykorzystuje się resztki materiału. Daje to również pewną elastyczność w przypadku drobnych zmian. Jednakże, wiąże się to ze znaczną pracochłonnością, ryzykiem błędów w wymiarach i kątach gięcia, a także wymaga posiadania giętarki i doświadczonych pracowników. Precyzja wykonania przy gięciu na budowie często bywa niższa niż w przypadku gotowych elementów.

Przeczytaj również: Jak połączyć stary fundament z nowym? Poradnik krok po kroku

Na co zwrócić uwagę zamawiając gotowe strzemiona zbrojeniowe?

Zamawiając gotowe strzemiona zbrojeniowe z wytwórni, warto pamiętać o kilku kluczowych kwestiach, aby mieć pewność, że otrzymamy produkt zgodny z naszymi oczekiwaniami i wymaganiami projektu:

• Dokładne sprawdzenie wymiarów: Przed złożeniem zamówienia upewnij się, że wymiary zamawianych strzemion są w 100% zgodne z tym, co zostało określone w projekcie konstrukcyjnym.
• Klasa i gatunek stali: Zweryfikuj, czy strzemiona wykonane są z odpowiedniej klasy i gatunku stali, najczęściej jest to stal żebrowana klasy A-IIIN (np. B500W).
• Certyfikaty jakości: Poproś o przedstawienie certyfikatów jakości potwierdzających parametry zastosowanej stali.
• Termin dostawy i transport: Ustal konkretny termin dostawy, który będzie odpowiadał harmonogramowi prac budowlanych, oraz omów warunki transportu, aby uniknąć uszkodzeń podczas przewozu.
• Ilość: Sprawdź, czy ilość zamówionych strzemion odpowiada zapotrzebowaniu wynikającemu z projektu, uwzględniając ewentualny niewielki zapas.
• Jakość wykonania: Zwróć uwagę na jakość gięcia kąty powinny być precyzyjne, a same strzemiona nie powinny nosić śladów uszkodzeń mechanicznych, takich jak pęknięcia czy głębokie rysy.
