Zwolnica to jeden z najważniejszych, a często niedocenianych komponentów w każdej koparce gąsienicowej. Odpowiada za przekazywanie potężnej siły napędowej na gąsienice, umożliwiając maszynie poruszanie się w najtrudniejszym terenie. Zrozumienie jej budowy, działania, a przede wszystkim zasad prawidłowej konserwacji, jest kluczowe dla każdego operatora i właściciela sprzętu, który chce uniknąć kosztownych awarii i zapewnić długowieczność swojej maszynie.
Zwolnica w koparce: klucz do siły napędowej i mobilności
- Zwolnica (reduktor jazdy) zwiększa moment obrotowy i zmniejsza prędkość, zapewniając koparce siłę do poruszania się.
- Składa się z silnika hydraulicznego i przekładni planetarnej, która efektywnie rozkłada obciążenia.
- Niewłaściwy poziom oleju, zanieczyszczenia i nieszczelności to główne przyczyny awarii.
- Objawy uszkodzenia to nietypowe hałasy, wycieki oleju, spadek mocy oraz opiłki metalu w oleju.
- Regularna kontrola poziomu oleju (co 100 mth) i jego wymiana (co 1000-1500 mth) są kluczowe dla bezawaryjnej pracy.
- Kontrola uszczelnień i filtra odpływowego (case drain) zapobiega poważnym uszkodzeniom.
Dlaczego zwolnica to serce układu jezdnego Twojej koparki?
Czym dokładnie jest zwolnica i za co odpowiada w maszynie gąsienicowej?
Zwolnica, znana również jako reduktor jazdy, silnik jazdy lub przekładnia planetarna, stanowi fundamentalny element układu napędowego każdej maszyny gąsienicowej, w tym koparek. Jej nadrzędnym zadaniem jest zwiększenie momentu obrotowego, który jest następnie przekazywany na gąsienice. Jednocześnie zwolnica znacząco redukuje prędkość obrotową. Dzięki temu koparka zyskuje potężną siłę pociągową, która jest absolutnie niezbędna do efektywnego poruszania się w wymagającym, często nierównym terenie, a także do wykonywania najbardziej obciążających prac ziemnych. Co więcej, takie rozwiązanie konstrukcyjne pozwala na odciążenie innych, kluczowych komponentów układu napędowego, takich jak mechanizm różnicowy czy półosie. Umożliwia to zastosowanie mniejszych, lżejszych i tańszych części, co przekłada się na ogólną redukcję masy maszyny i obniżenie kosztów jej produkcji.
Moment obrotowy kontra prędkość kluczowa rola reduktora jazdy
Rola zwolnicy w optymalizacji pracy całego układu napędowego jest nie do przecenienia. Poprzez precyzyjne dostosowanie momentu obrotowego do potrzeb roboczych, zwolnica zapewnia maszynie niezbędną moc w sytuacjach, gdy jest ona najbardziej potrzebna na przykład podczas pokonywania wzniesień, przeciągania ciężkich ładunków czy pracy na grząskim podłożu. Jednocześnie, poprzez redukcję prędkości obrotowej, umożliwia dokładniejsze sterowanie ruchem maszyny, co jest kluczowe dla precyzji wykonywanych prac. Ta synergia między momentem obrotowym a prędkością sprawia, że zwolnica jest sercem układu jezdnego, decydującym o jego wydajności i możliwościach operacyjnych. Według danych Cogito, zwolnica jest kluczowym elementem pozwalającym na efektywne wykorzystanie mocy silnika w każdych warunkach terenowych.

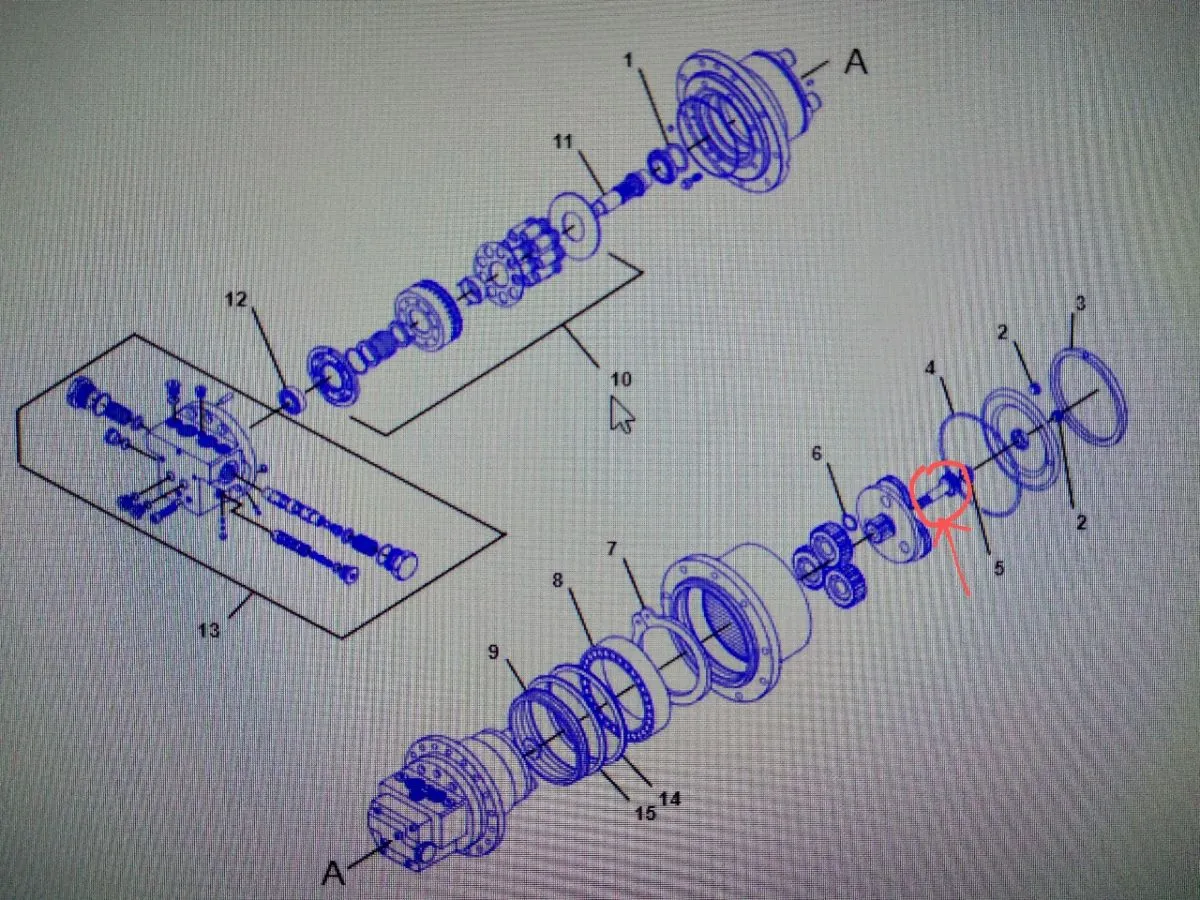

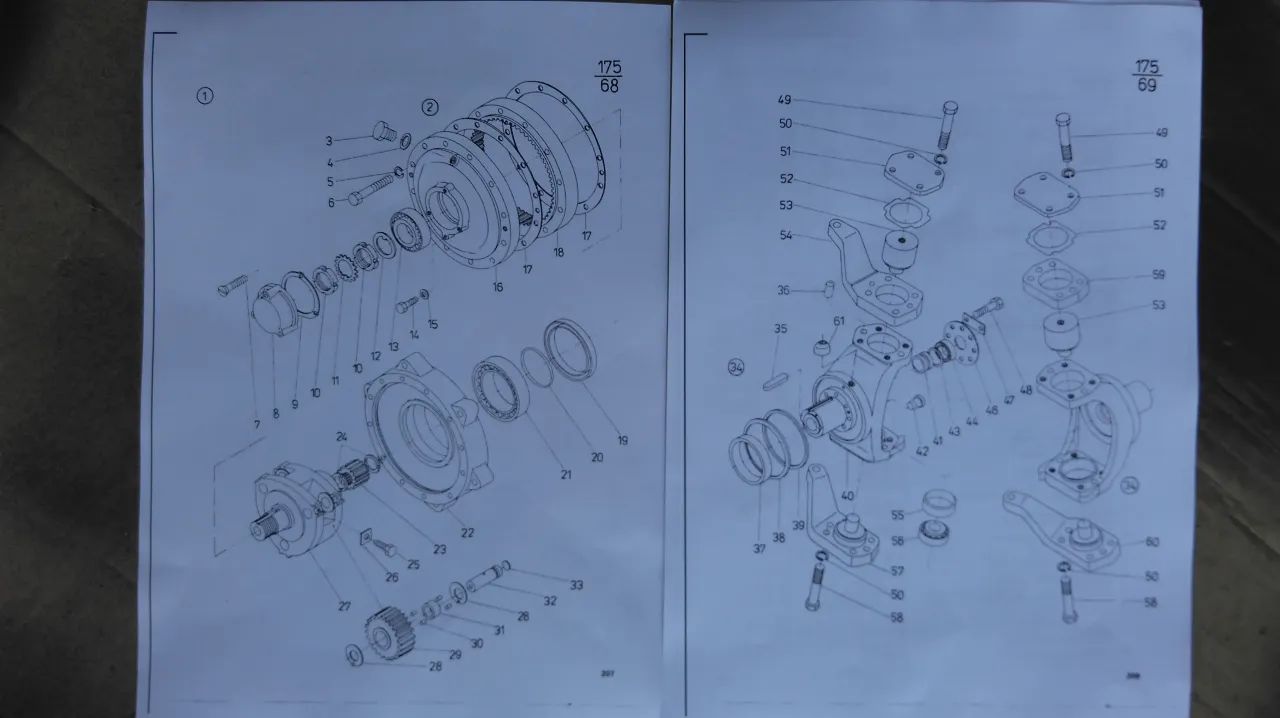

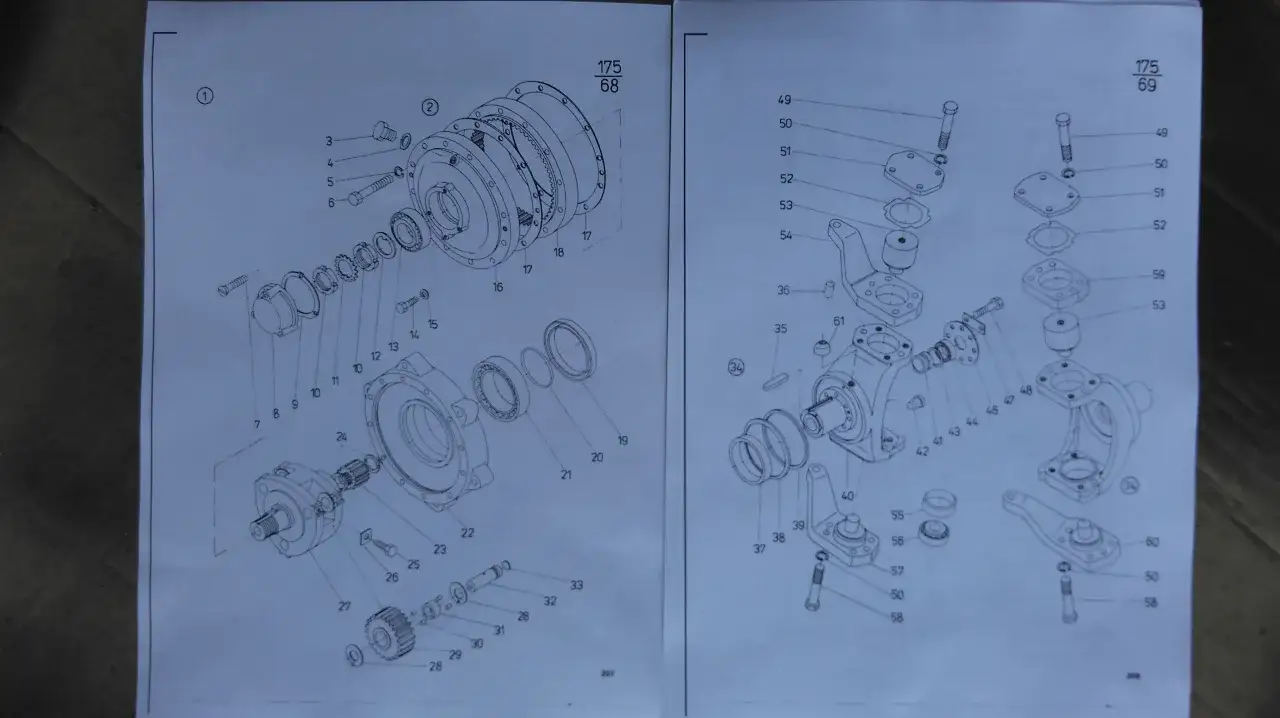

Jak zbudowana jest zwolnica? Zaglądamy do środka
Silnik hydrauliczny: Pierwszy element układanki
Pierwszym, kluczowym elementem wchodzącym w skład zwolnicy jest silnik hydrauliczny, często określany jako hydromotor. To właśnie ten komponent odpowiada za przetworzenie energii płynącej z układu hydraulicznego maszyny w energię mechaniczną, czyli ruch obrotowy. Ciśnienie oleju dostarczanego z pompy hydraulicznej wprawia w ruch wewnętrzne elementy silnika, generując obroty, które następnie są przekazywane do kolejnego etapu przekładni mechanicznej. Jakość i wydajność silnika hydraulicznego mają bezpośredni wpływ na siłę i płynność pracy całej zwolnicy.
Przekładnia planetarna: Mechanizm zwielokrotnienia siły
Drugim, równie ważnym elementem zwolnicy jest przekładnia planetarna. Jest to rodzaj przekładni zębatej, która wyróżnia się zwartą budową, wysoką zdolnością do przenoszenia bardzo dużych obciążeń oraz równomiernym rozkładem sił działających na jej komponenty. Składa się ona zazwyczaj z koła centralnego (słońca), kilku kół obiegowych (planet) oraz koła koronowego (zewnętrznego). W układzie planetarnym ruch obrotowy z silnika hydraulicznego jest przekazywany na jedno z kół, a następnie poprzez pozostałe elementy jest zwielokrotniany pod względem momentu obrotowego, przy jednoczesnym znacznym zmniejszeniu prędkości obrotowej. To właśnie przekładnia planetarna generuje potężną siłę pociągową, która jest niezbędna do napędzania gąsienic koparki.
Łożyska i uszczelnienia: Cisi bohaterowie chroniący przed awarią
Nie można zapominać o roli, jaką w konstrukcji zwolnicy odgrywają łożyska i uszczelnienia. Łożyska są niezbędne do zapewnienia płynnego i efektywnego ruchu obrotowego poszczególnych elementów mechanizmu, jednocześnie minimalizując tarcie i zużycie. Chronią one również inne komponenty przed nadmiernym obciążeniem. Z kolei uszczelnienia pełnią funkcję barier ochronnych. Ich głównym zadaniem jest zapobieganie wyciekom cennego oleju przekładniowego na zewnątrz mechanizmu, a także ochrona jego wnętrza przed przedostawaniem się szkodliwych czynników zewnętrznych, takich jak woda, kurz czy inne zanieczyszczenia. Dbałość o stan łożysk i uszczelnień jest kluczowa dla długowieczności całej zwolnicy.
Jak działa zwolnica? Krok po kroku od silnika do gąsienicy
Przepływ mocy: Jak olej hydrauliczny wprawia w ruch cały mechanizm
Proces działania zwolnicy rozpoczyna się od układu hydraulicznego koparki. Pod odpowiednim ciśnieniem olej jest pompowany do silnika hydraulicznego (hydromotoru) znajdującego się wewnątrz zwolnicy. Energia hydrauliczna oleju jest zamieniana na energię mechaniczną w postaci ruchu obrotowego wału silnika. To właśnie ten wstępny ruch obrotowy stanowi punkt wyjścia dla dalszych etapów przekazywania napędu. Płynna i nieprzerwana praca pompy hydraulicznej oraz odpowiednia jakość oleju są tu absolutnie kluczowe.
Rola przekładni planetarnej w praktyce jak powstaje potężna siła pociągowa
Następnie, ruch obrotowy generowany przez silnik hydrauliczny jest przekazywany na zespół przekładni planetarnej. Tutaj następuje właściwe „magiczne” zwielokrotnienie siły. Przekładnia planetarna, dzięki swojej złożonej konstrukcji zębatkowej, efektywnie zwiększa moment obrotowy, jednocześnie proporcjonalnie zmniejszając prędkość obrotową. To właśnie ten wygenerowany, wysoki moment obrotowy jest następnie bezpośrednio przenoszony na mechanizm napędzający gąsienice koparki. Dzięki temu maszyna zyskuje ogromną siłę pociągową, umożliwiającą jej poruszanie się i pracę w najcięższych warunkach, nawet przy dużych obciążeniach.
Gdy napęd odmawia posłuszeństwa: Najczęstsze awarie zwolnic i ich objawy
Pierwsze sygnały ostrzegawcze, których nie możesz zignorować (hałasy, wibracje, spadek mocy)
Każda, nawet najmniejsza anomalia w pracy zwolnicy powinna być traktowana z najwyższą uwagą. Zignorowanie pierwszych sygnałów ostrzegawczych może prowadzić do eskalacji problemu i znacznie kosztowniejszych napraw. Do najczęstszych objawów uszkodzenia należą nietypowe dźwięki dochodzące z okolic zwolnicy mogą to być stuki, zgrzyty, a nawet głośne wycie, które nigdy nie występowały wcześniej. Równie niepokojące są zauważalne wibracje przenoszone na całą maszynę podczas jazdy. Kolejnym alarmującym symptomem jest wyraźny spadek mocy maszyny, która zaczyna się „dusić”, ma problem z nabraniem prędkości lub po prostu nie jest w stanie pokonać nawet niewielkiego wzniesienia. W skrajnych przypadkach może dojść do całkowitego unieruchomienia maszyny.
Wycieki oleju dlaczego to groźniejszy problem, niż myślisz?
Wycieki oleju ze zwolnicy to sygnał, którego absolutnie nie wolno bagatelizować. Choć na pierwszy rzut oka może się wydawać, że problem dotyczy jedynie estetyki lub konieczności uzupełnienia płynu, w rzeczywistości jest to oznaka poważniejszej usterki. Wycieki świadczą o uszkodzeniu uszczelnień simeringów lub uszczelek które tracą swoje właściwości. Utrata oleju prowadzi do obniżenia jego poziomu wewnątrz mechanizmu. Niewystarczająca ilość oleju oznacza brak odpowiedniego smarowania i chłodzenia dla pracujących elementów, co w krótkim czasie może doprowadzić do ich przegrzania, zatarcia i trwałego uszkodzenia, generując przy tym ogromne koszty naprawy.
Co oznaczają opiłki metalu na korku spustowym?
Odkręcenie korka spustowego oleju i znalezienie na nim drobnych, metalicznych cząstek to jeden z najbardziej niepokojących sygnałów świadczących o zaawansowanym zużyciu wewnętrznych komponentów zwolnicy. Opiłki metalu są dowodem na to, że elementy takie jak koła zębate, wałki czy łożyska ulegają ścieraniu. Oznacza to, że proces degradacji mechanizmu jest już bardzo zaawansowany i postępuje w szybkim tempie. Taki stan rzeczy wymaga natychmiastowej interwencji serwisowej, ponieważ dalsza eksploatacja maszyny z tak uszkodzoną zwolnicą może doprowadzić do jej całkowitego zniszczenia i konieczności wymiany całego podzespołu.
Najczęstsze przyczyny awarii tego musisz unikać, by oszczędzić na naprawach
Problem nr 1: Niewłaściwy poziom lub brak oleju przekładniowego
Absolutnie kluczową kwestią dla prawidłowego funkcjonowania i długowieczności zwolnicy jest utrzymanie odpowiedniego poziomu oleju przekładniowego. Niewłaściwy poziom czy to zbyt niski, czy zbyt wysoki prowadzi do szeregu negatywnych konsekwencji. Zbyt mała ilość oleju powoduje niedostateczne smarowanie i chłodzenie pracujących elementów, co skutkuje ich przegrzewaniem, zwiększonym tarciem i przyspieszonym zużyciem. Z kolei zbyt wysoki poziom oleju może prowadzić do nadmiernego ciśnienia wewnątrz obudowy i uszkodzenia uszczelnień. Brak oleju to niemal pewna droga do zatarcia i kosztownej awarii.
Problem nr 2: Zanieczyszczenia i woda w układzie
Środowisko pracy koparki często wiąże się z obecnością pyłu, piasku, błota i wilgoci. Jeśli te zanieczyszczenia dostaną się do wnętrza zwolnicy, stają się one prawdziwym wrogiem mechanizmu. Drobinki piasku działają jak papier ścierny, przyspieszając zużycie kół zębatych i łożysk. Woda z kolei może prowadzić do korozji metalowych elementów, osłabiając je i prowadząc do powstawania mikropęknięć. Dbanie o szczelność układu i stosowanie odpowiednich filtrów jest zatem niezwykle ważne dla ochrony zwolnicy przed tymi szkodliwymi czynnikami.
Problem nr 3: Ignorowanie zużytych uszczelnień i łożysk
Zużycie uszczelnień i łożysk jest procesem naturalnym, jednak ich regularna kontrola i ewentualna wymiana są kluczowe dla zapobiegania poważniejszym awariom. Ignorowanie nawet niewielkich wycieków oleju spowodowanych przez zużyte uszczelnienia prowadzi nie tylko do utraty smarowidła, ale także ułatwia dostęp zanieczyszczeniom do wnętrza mechanizmu. Podobnie, zużyte łożyska generują luzy, które mogą prowadzić do niewłaściwego zazębienia kół zębatych, zwiększonego obciążenia innych komponentów, a w konsekwencji do ich przedwczesnego uszkodzenia.
Klucz do długowieczności: Prawidłowa konserwacja i serwis zwolnicy
Jak i jak często kontrolować poziom oleju w zwolnicy? Praktyczny poradnik
Regularna kontrola poziomu oleju jest podstawowym i najprostszym zabiegiem konserwacyjnym, który może znacząco wydłużyć żywotność zwolnicy. Zaleca się przeprowadzanie tej czynności co około 100 motogodzin pracy maszyny. Procedura jest zazwyczaj prosta: należy zlokalizować korek kontrolny (często jest to ten sam korek, co spustowy lub osobny, umieszczony na odpowiedniej wysokości na obudowie zwolnicy). Po odkręceniu korka, poziom oleju powinien znajdować się na jego wysokości lub nieco poniżej. Jeśli poziom jest zbyt niski, należy uzupełnić go odpowiednim olejem przekładniowym, aż do osiągnięcia właściwego poziomu. Ważne jest, aby maszyna stała na równej powierzchni podczas kontroli.
Wymiana oleju w zwolnicy krok po kroku: Kiedy i jak to zrobić poprawnie?
Pełna wymiana oleju w zwolnicy jest zalecana zazwyczaj co 1000-1500 motogodzin pracy lub przynajmniej raz w roku, w zależności od warunków eksploatacji i zaleceń producenta. Proces ten polega na całkowitym spuszczeniu starego oleju, co zazwyczaj wykonuje się po lekkim rozgrzaniu maszyny, aby olej był bardziej płynny. Następnie należy dokładnie oczyścić korek spustowy, a w niektórych przypadkach również wnętrze obudowy, jeśli jest to możliwe. Po zakręceniu korka, do zwolnicy wlewa się nowy, zalecany przez producenta olej przekładniowy, aż do osiągnięcia prawidłowego poziomu. Użycie niewłaściwego typu oleju może prowadzić do uszkodzeń.
Rola filtra odpływowego (case drain) i dlaczego jego regularna kontrola jest krytyczna
Filtr odpływowy, znany również jako filtr „case drain”, odgrywa kluczową rolę w ochronie całego układu hydraulicznego, w tym silnika hydraulicznego wchodzącego w skład zwolnicy. Jego zadaniem jest wychwytywanie wszelkich zanieczyszczeń, które mogą przedostać się do obiegu oleju, zanim trafią one z powrotem do pompy. Regularna kontrola stanu tego filtra czyszczenie lub wymiana jest krytyczna dla zapobiegania uszkodzeniom spowodowanym przez cząstki ścierne. Zatkanie filtra może prowadzić do wzrostu ciśnienia w układzie i uszkodzenia uszczelnień lub samego silnika hydraulicznego.
Naprawiać czy wymieniać? Kiedy interwencja serwisowa jest konieczna
Drobne naprawy: Kiedy wystarczy wymiana uszczelnień lub łożysk?
Decyzja o naprawie czy wymianie zwolnicy zależy od skali uszkodzenia. W wielu przypadkach, gdy problemem są drobne usterki, wystarczająca okazuje się być interwencja serwisowa polegająca na wymianie konkretnych elementów. Jeśli zaobserwujemy niewielkie wycieki oleju, najczęściej oznacza to konieczność wymiany uszkodzonych uszczelnień, takich jak simeringi wału. Podobnie, jeśli łożyska wykazują oznaki zużycia (np. zwiększony luz, hałas), ale nie doszło jeszcze do uszkodzenia kół zębatych czy obudowy, ich wymiana może przywrócić zwolnicę do pełnej sprawności przy relatywnie niskich kosztach.
Przeczytaj również: Ile cementu do betoniarki 120l? Praktyczne proporcje B20
Kiedy awaria jest zbyt poważna, a wymiana na nową zwolnicę staje się jedynym rozwiązaniem?
Są jednak sytuacje, w których koszty naprawy mogą przewyższyć wartość wymiany całego podzespołu. Do takich przypadków należą poważne awarie, takie jak uszkodzenie zębów przekładni planetarnej, pęknięcie obudowy zwolnicy, czy też zaawansowane zużycie wielu elementów wewnętrznych jednocześnie (np. kół zębatych, wałków i łożysk). W takich okolicznościach, nawet po przeprowadzeniu kosztownej naprawy, istnieje ryzyko szybkiego pojawienia się kolejnych problemów. W takich scenariuszach, ekonomicznie uzasadnionym rozwiązaniem staje się zazwyczaj wymiana uszkodzonej zwolnicy na nową lub profesjonalnie zregenerowaną jednostkę, co zapewnia większą pewność co do jej dalszej niezawodności.
