Montaż żurawia wieżowego to proces, który na pierwszy rzut oka może wydawać się niezwykle skomplikowany, a nawet onieśmielający. Jednak zrozumienie jego poszczególnych etapów, od początkowych formalności po końcowy odbiór techniczny, jest kluczowe dla każdego, kto interesuje się budownictwem, bezpieczeństwem na placu budowy, a także dla tych, których po prostu fascynuje, jak te gigantyczne konstrukcje powstają i funkcjonują. W tym artykule przeprowadzimy Was przez cały ten fascynujący proces, rozwiewając wszelkie wątpliwości.
Montaż żurawia wieżowego kluczowe etapy i wymogi
- Proces montażu żurawia wieżowego wymaga precyzyjnego planowania, specjalistycznego sprzętu i wykwalifikowanej kadry.
- Konieczne jest przygotowanie podłoża, wykonanie solidnego fundamentu oraz uzyskanie pozwoleń od Urzędu Dozoru Technicznego (UDT).
- Montaż obejmuje etapy takie jak instalacja podstawy, wznoszenie wieży, montaż obrotnicy, kabiny, wysięgnika i przeciwwagi.
- Bezpieczeństwo jest priorytetem, a prace muszą być prowadzone przez uprawniony zespół, z uwzględnieniem warunków pogodowych.
- Każdy żuraw musi przejść rygorystyczne badanie odbiorcze UDT przed dopuszczeniem do eksploatacji.
Skąd się biorą giganty na budowie? Kulisy montażu żurawia wieżowego
Żurawie wieżowe to nieodłączny element krajobrazu współczesnych placów budowy, symbol dynamicznego rozwoju i postępu. Ich imponujące rozmiary i zdolność do przenoszenia ogromnych ciężarów na znaczne wysokości sprawiają, że są niezastąpione przy wznoszeniu wysokich budynków i skomplikowanych konstrukcji. Jednak za tą pozorną prostotą kryje się operacja o niezwykłym stopniu złożoności technicznej, wymagająca nie tylko specjalistycznej wiedzy, ale przede wszystkim doświadczenia i precyzyjnego podejścia. To nie jest zwykłe składanie elementów, lecz misternie zaplanowana inżynieria, gdzie każdy krok ma znaczenie dla bezpieczeństwa i efektywności całego przedsięwzięcia. Ten artykuł ma na celu przybliżenie Wam tajników tego procesu, rozwiewając wszelkie mity i niejasności.
Stawianie dźwigu wieżowego to zadanie zarezerwowane wyłącznie dla profesjonalistów. Wymaga ono dogłębnej znajomości mechaniki, inżynierii budowlanej oraz rygorystycznego przestrzegania przepisów bezpieczeństwa. Nie można sobie pozwolić na jakiekolwiek niedociągnięcia, ponieważ konsekwencje błędów mogą być katastrofalne. Kluczowe jest posiadanie odpowiednich uprawnień, doświadczenia i dysponowanie specjalistycznym sprzętem. To właśnie te czynniki odróżniają profesjonalny montaż od amatorskich prób.
Na rynku dostępne są różne typy żurawi wieżowych, z których każdy ma swoje specyficzne zastosowania. Najczęściej spotykamy żurawie dolnoobrotowe, gdzie cała konstrukcja obraca się wokół stabilnej podstawy, oraz żurawie górnoobrotowe, w których to wysięgnik i jego mechanizmy obracają się na szczycie wieży. Różnią się one konstrukcją, udźwigiem, zasięgiem pracy oraz sposobem montażu, co wpływa na ich wybór w zależności od specyfiki budowy.
Zanim wjedzie pierwszy transport, konieczne jest przejście przez szereg kluczowych etapów formalnych i przygotowawczych. To właśnie one stanowią fundament całego przedsięwzięcia i decydują o jego powodzeniu oraz bezpieczeństwie. Zaniedbanie któregokolwiek z nich może skutkować poważnymi problemami, a nawet zagrożeniem dla życia.
Zanim wjedzie pierwszy transport: papierologia i przygotowanie placu
Proces przygotowawczy jest równie ważny, co sam montaż. Obejmuje on szereg działań, które muszą zostać wykonane przed rozpoczęciem fizycznego stawiania konstrukcji. Kluczowe jest tu dokładne planowanie i spełnienie wszystkich wymogów formalnych, które gwarantują zgodność z prawem i bezpieczeństwo na najwyższym poziomie.
Pierwszym i absolutnie fundamentalnym krokiem jest tzw. "krok zero", czyli dokładne badania geodezyjne gruntu. Pozwalają one ocenić jego nośność i stabilność w miejscu planowanego posadowienia żurawia. Na tej podstawie dobiera się odpowiednią metodę stabilizacji i zagęszczenia podłoża, aby zapewnić mu wytrzymałość niezbędną do udźwignięcia potężnej konstrukcji. Bez solidnego i stabilnego gruntu dalsze prace są po prostu niemożliwe i niebezpieczne.

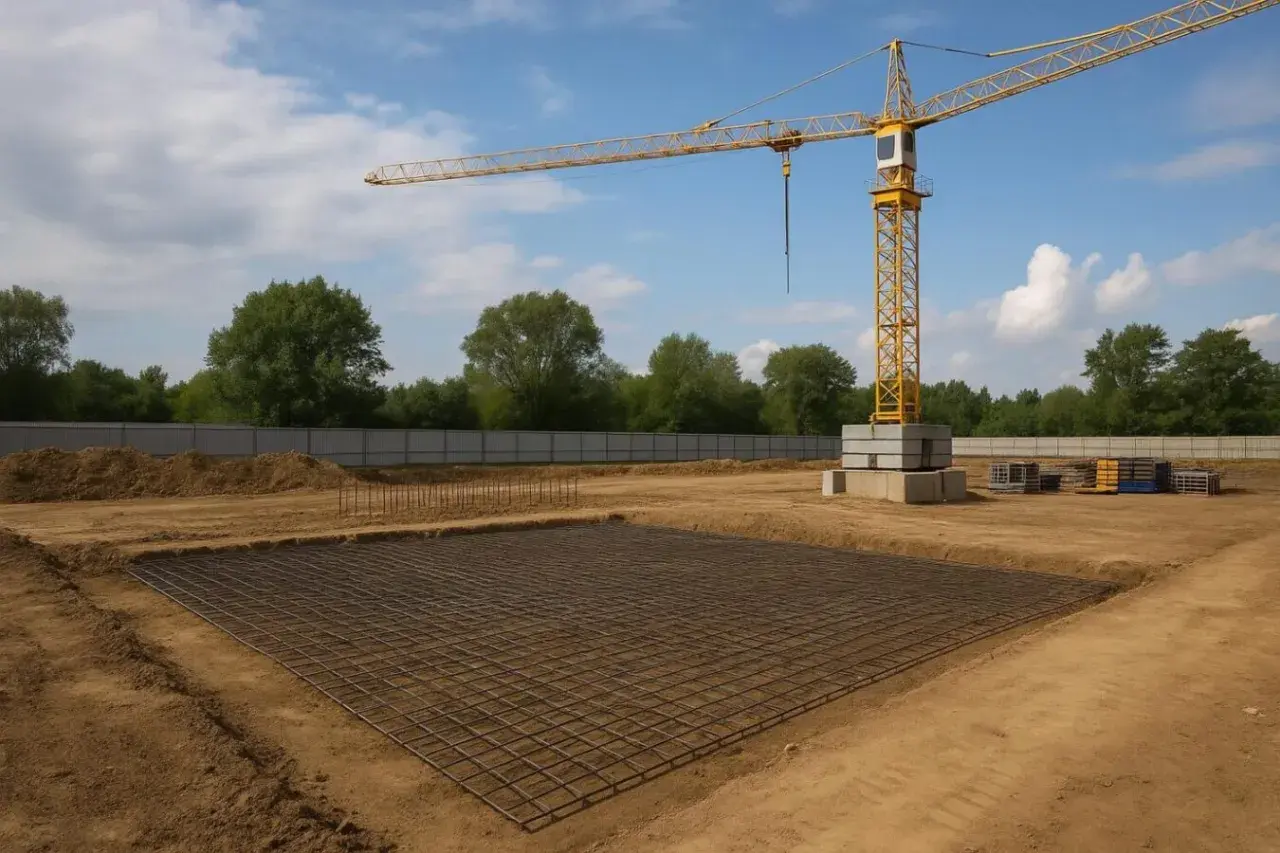

Fundament żurawia to jego "absolutna podstawa bezpieczeństwa". Najczęściej jest to masywna płyta żelbetowa, w której osadzone są specjalne kotwy. Te kotwy posłużą do późniejszego zamocowania podstawy krzyżowej żurawia. Kluczowe jest, aby fundament ten odpowiednio się sezonował, co oznacza, że musi minąć co najmniej 28 dni od jego wykonania do momentu, gdy beton osiągnie pełną wytrzymałość i będzie gotowy do przenoszenia ekstremalnych obciążeń. Tylko wtedy możemy mieć pewność, że konstrukcja będzie stabilna.
Nie można zapomnieć o roli Urzędu Dozoru Technicznego (UDT). Każdy żuraw wieżowy, zanim zostanie dopuszczony do eksploatacji, musi przejść proces rejestracji i uzyskać stosowne pozwolenia. Wymaga to złożenia kompletnej dokumentacji technicznej urządzenia, która potwierdza jego zgodność z normami bezpieczeństwa. Bez tych formalności żuraw nie może legalnie pracować na budowie.
Transport elementów żurawia to osobne wyzwanie logistyczne. Sekcje wieży, wysięgnik, przeciwwaga wszystko to musi zostać przetransportowane na plac budowy. Zazwyczaj odbywa się to za pomocą kilku naczep niskopodwoziowych. Wymaga to starannego zaplanowania trasy przejazdu, uwzględniając gabaryty poszczególnych części, a często także uzyskania specjalnych zezwoleń na transport ponadgabarytowy.
Stawianie dźwigu krok po kroku: od fundamentu po sam szczyt
Po dopełnieniu wszelkich formalności i przygotowaniu terenu, przychodzi czas na najbardziej widowiskową część fizyczny montaż żurawia. Jest to proces wymagający precyzji, koordynacji i pracy wykwalifikowanej ekipy, która krok po kroku wznosi tę potężną maszynę.
Pierwszym etapem montażu jest instalacja podstawy krzyżowej lub kotwy fundamentowej na wcześniej przygotowanym fundamencie. Ten element musi zostać precyzyjnie wypoziomowany, ponieważ stanowi on bazę dla całej konstrukcji, a wszelkie odchylenia na tym etapie mogą mieć wpływ na stabilność całego żurawia.
Następnie rozpoczyna się budowa wieży. Odbywa się to segment po segmencie. Przy użyciu specjalnego dźwigu pomocniczego (często samojezdnego) kolejne sekcje wieży są podnoszone i precyzyjnie łączone ze sobą za pomocą śrub o wysokiej wytrzymałości. Ten proces trwa aż do osiągnięcia docelowej wysokości.
Gdy wieża jest już gotowa, na jej szczycie instalowana jest obrotnica. To kluczowy element, który umożliwia ruch obrotowy całego wysięgnika. Wraz z obrotnicą montowana jest również kabina operatora, skąd będzie on kierował pracą maszyny.
Kolejnym etapem jest instalacja wysięgnika, czyli głównego ramienia roboczego żurawia. Zazwyczaj jest on składany na ziemi, a następnie podnoszony w całości i montowany do obrotnicy. Równolegle instaluje się krótszy przeciwwysięgnik, na którym umieszczone są betonowe bloki balastu. Te obciążenia są niezbędne do zachowania równowagi i zapewnienia stabilności konstrukcji podczas pracy.
Ostatnie szlify przed uruchomieniem to podłączenie wszystkich systemów elektrycznych i sterujących. Odpowiednie olinowanie i połączenie przewodów zapewniają prawidłowe funkcjonowanie mechanizmów podnoszenia, opuszczania i obrotu, a także systemów bezpieczeństwa.
Niewidoczni bohaterowie i żelazne zasady kto i co odpowiada za bezpieczeństwo?
Za imponującym procesem montażu żurawia wieżowego stoi zespół wykwalifikowanych specjalistów, których praca jest kluczowa dla zapewnienia bezpieczeństwa i prawidłowego przebiegu operacji. To oni, działając zgodnie z rygorystycznymi procedurami, sprawiają, że te gigantyczne maszyny mogą bezpiecznie pracować.
W skład zespołu odpowiedzialnego za montaż wchodzi wyspecjalizowana ekipa monterów, posiadających odpowiednie uprawnienia i doświadczenie. Całość prac nadzoruje doświadczony brygadzista, który koordynuje działania i dba o przestrzeganie harmonogramu. W pracach uczestniczą również operator żurawia pomocniczego, który podnosi i pozycjonuje poszczególne elementy, oraz hakowi, odpowiedzialni za bezpieczne mocowanie ładunków.
Niezwykle ważnym elementem zapewniającym bezpieczeństwo jest Plan BIOZ (Bezpieczeństwa i Ochrony Zdrowia). Zawiera on szczegółowe procedury BHP, analizę ryzyka i sposoby jego minimalizacji. Prace montażowe mogą być prowadzone tylko wtedy, gdy wszystkie te procedury są spełnione, a warunki pracy są bezpieczne dla wszystkich uczestników.
Warunki pogodowe mają ogromny wpływ na możliwość prowadzenia prac montażowych. Silny wiatr, intensywne opady deszczu lub śniegu, a także słaba widoczność to czynniki, które bezwzględnie wymuszają przerwanie montażu. Bezpieczeństwo ekipy i stabilność konstrukcji są zawsze priorytetem.
Wielki finał: Testy obciążeniowe i zielone światło od UDT
Po zakończeniu fizycznego montażu żurawia następuje kulminacyjny moment rygorystyczne badanie odbiorcze przeprowadzane przez inspektora Urzędu Dozoru Technicznego. To ostatnia, ale niezwykle ważna przeszkoda, zanim maszyna będzie mogła rozpocząć swoją pracę na budowie.
Inspektor UDT dokładnie sprawdza stan techniczny wszystkich elementów żurawia, poprawność wykonania połączeń, a także działanie wszystkich systemów od mechanizmów podnoszenia i opuszczania, po systemy sterowania i hamowania. Przeprowadzane są również testy obciążeniowe, które mają na celu potwierdzenie, że żuraw jest w stanie bezpiecznie przenosić deklarowane przez producenta obciążenia.
Podczas tych testów szczególną uwagę zwraca się na działanie systemów bezpieczeństwa, takich jak ograniczniki obciążenia, ograniczniki momentu, wyłączniki krańcowe czy systemy antykolizyjne. Dopiero pozytywna decyzja inspektora UDT, potwierdzająca, że żuraw spełnia wszystkie wymogi techniczne i bezpieczeństwa, pozwala na dopuszczenie go do eksploatacji. To właśnie ten moment jest zielonym światłem dla rozpoczęcia pracy maszyny.
A co z demontażem? Proces ten jest równie skomplikowany i wymagający co montaż. Również podlega ścisłym zasadom bezpieczeństwa i wymaga precyzyjnego planowania. Często odbywa się on w odwrotnej kolejności do montażu, z wykorzystaniem dźwigów pomocniczych i pod stałym nadzorem wykwalifikowanej kadry. Bezpieczne złożenie żurawia po zakończonej budowie to równie ważne zadanie, co jego postawienie.
