Czy zastanawiałeś się kiedyś, jak to możliwe, że potężne dźwigi, unoszące na wysokość dziesiątek metrów tony stali czy betonu, nie przewracają się pod ciężarem? Ten artykuł odkryje przed Tobą fascynujące zasady fizyki i inżynierii, które zapewniają stabilność tym gigantycznym maszynom, wyjaśniając krok po kroku, co sprawia, że pozostają w pionie.
Jak dźwigi utrzymują stabilność mimo ogromnych ciężarów
- Przeciwwagi równoważą obciążenie, tworząc przeciwny moment siły.
- Solidna podstawa i wysuwane podpory zapewniają szerokie i stabilne podparcie.
- Nisko położony środek ciężkości zwiększa naturalną odporność na przewrócenie.
- Diagram udźwigu i zaawansowane systemy bezpieczeństwa chronią przed przeciążeniem.
- Operator i nowoczesna technologia są kluczowi dla bezpiecznej pracy i monitorowania warunków.
- Specjalne procedury, jak tryb chorągiewki, minimalizują wpływ wiatru.
Jakim cudem ta ogromna maszyna nie upada? Tajemnica stabilności dźwigów
Widok gigantycznego dźwigu, który bez wysiłku unosi kilkutonowe elementy konstrukcyjne na niebotyczną wysokość, może budzić podziw i wydawać się niemal cudem. Jak to możliwe, że te potężne konstrukcje, operujące na placach budowy i w portach, nie ulegają przewróceniu pod wpływem ogromnych sił? Odpowiedź tkwi w precyzyjnym zastosowaniu praw fizyki i genialnych rozwiązaniach inżynieryjnych, które sprawiają, że te maszyny są niezwykle stabilne.
Wprowadzenie w świat gigantów: Dlaczego pytanie o stabilność dźwigu jest tak fascynujące?
Fascynacja stabilnością dźwigów wynika z kontrastu między ich imponującymi rozmiarami a pozorną lekkością, z jaką radzą sobie z gigantycznymi obciążeniami. Dla osoby postronnej, która nie jest zaznajomiona z zasadami mechaniki, widok unoszonego na linach ciężaru może wydawać się czymś niezwykłym. Jednak za tym "cudem" kryje się nie magia, a głęboka wiedza z zakresu fizyki i inżynierii. Projektanci dźwigów muszą brać pod uwagę niezliczone czynniki, aby zapewnić bezpieczeństwo i niezawodność tych maszyn w każdych warunkach. To właśnie ta skomplikowana symbioza nauki i technologii sprawia, że możemy być pewni, iż te kolosy pozostaną na swoim miejscu.
Zasada dźwigni w praktyce: Fizyka, która utrzymuje kolosa w pionie
U podstaw stabilności dźwigu leży fundamentalna zasada fizyki zasada dźwigni i momentu siły. Wyobraź sobie prostą dźwignię: jeśli przyłożymy siłę do jednego końca, możemy podnieść znacznie większy ciężar na drugim. Dźwig działa na podobnej zasadzie. Moment siły to iloczyn siły i odległości od punktu obrotu. Kiedy dźwig podnosi ładunek, powstaje moment siły skierowany w stronę przewrócenia maszyny. Aby temu zapobiec, konstrukcja dźwigu generuje przeciwny moment siły, który równoważy ten pierwszy. Według danych Vertex AI Search, kluczowe dla stabilności jest precyzyjne zbilansowanie tych przeciwnych momentów sił.
Kluczowe elementy układanki: Co konkretnie sprawia, że dźwig się nie przewraca?
Stabilność dźwigu to nie przypadek, lecz wynik starannie zaprojektowanych i zintegrowanych elementów. To złożona układanka, w której każdy komponent odgrywa swoją rolę. Od masywnych przeciwwag po precyzyjnie rozstawione podpory wszystkie te części współpracują, aby zapewnić maszynie niezachwianą równowagę nawet w najtrudniejszych warunkach. Przyjrzyjmy się bliżej tym kluczowym elementom, które sprawiają, że dźwig pozostaje bezpieczny i stabilny.

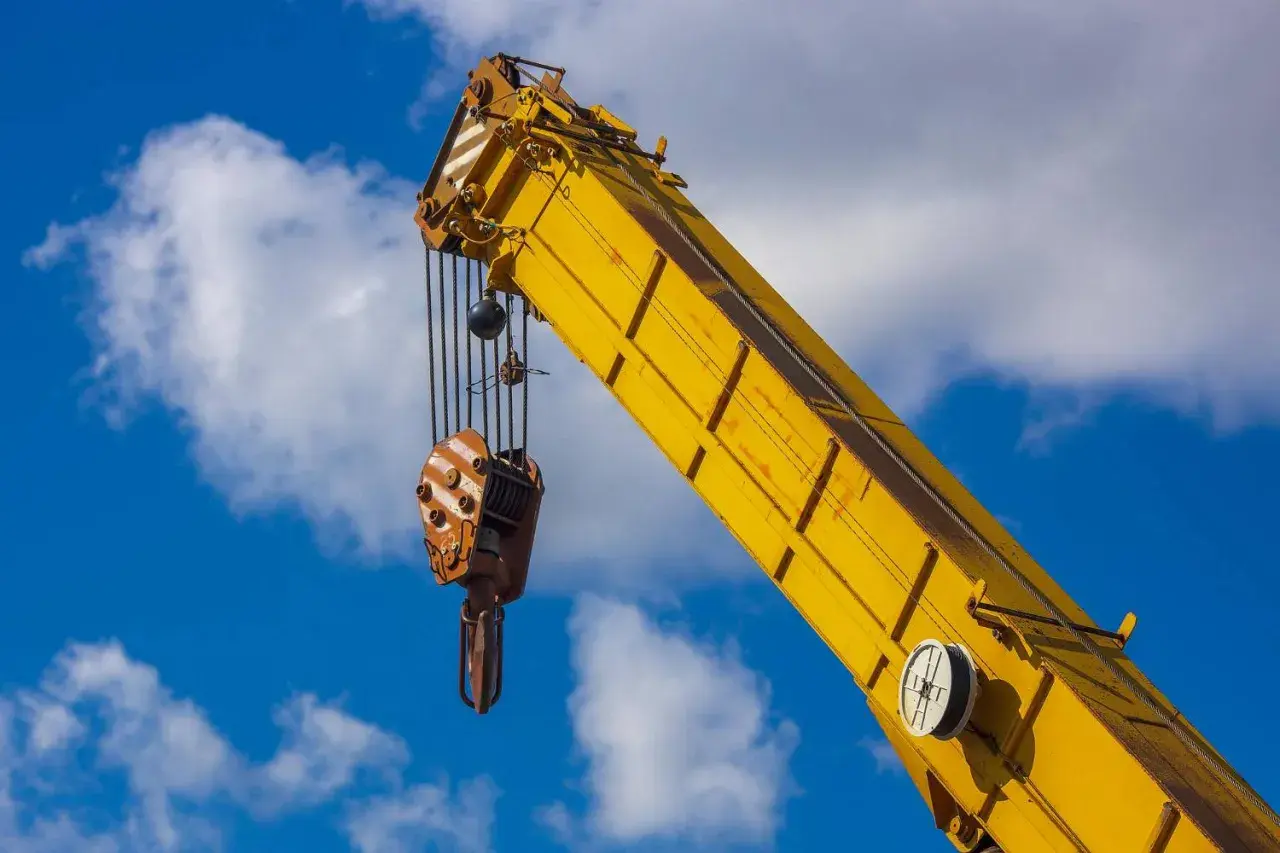

Przeciwwaga, czyli niemy bohater: Jak betonowe bloki walczą z grawitacją?
Jednym z najważniejszych elementów zapewniających stabilność dźwigu jest jego przeciwwaga, nazywana również balastem. Są to zazwyczaj masywne bloki wykonane z betonu lub żeliwa, umieszczone na końcu krótkiego ramienia dźwigu, zwanego przeciwwysięgnikiem. Ich zadaniem jest generowanie momentu siły, który przeciwdziała momentowi siły wywołanemu przez podnoszony ładunek na głównym wysięgniku. Masa tych bloków jest precyzyjnie obliczana przez inżynierów. Musi ona być wystarczająca nie tylko do zrównoważenia ciężaru samego wysięgnika, ale przede wszystkim do skompensowania ciężaru podnoszonego ładunku, zapobiegając w ten sposób przewróceniu się maszyny.
Solidny fundament to podstawa: Rola betonowej bazy i szerokich podpór
Każda stabilna konstrukcja potrzebuje solidnego fundamentu, a dźwigi nie są wyjątkiem. W przypadku stacjonarnych żurawi wieżowych, kluczową rolę odgrywa masywny fundament żelbetowy, często ważący setki ton. Jest on integralną częścią konstrukcji, zapewniając niezachwianą podstawę dla całej wieży, która rośnie wraz z budowanym obiektem. Z kolei dźwigi samojezdne, czyli mobilne, wykorzystują inną strategię. Przed rozpoczęciem pracy ich operatorzy rozstawiają hydraulicznie wysuwane podpory, potocznie zwane "łapami". Te podpory znacząco poszerzają płaszczyznę podparcia i przejmują całe obciążenie dźwigu, odciążając tym samym jego koła i zawieszenie. To właśnie szeroka i stabilna podstawa jest fundamentem bezpieczeństwa.
Nisko położony środek ciężkości: Sekret wrodzonej stabilności konstrukcji
Koncepcja środka ciężkości jest kluczowa dla zrozumienia stabilności każdej konstrukcji. Środek ciężkości to punkt, w którym można by przyjąć, że skupiona jest cała masa obiektu. Dźwigi są projektowane w taki sposób, aby ich własny środek ciężkości znajdował się jak najniżej. Im niżej położony jest środek ciężkości, tym większa jest naturalna odporność konstrukcji na przewrócenie. Kiedy dźwig podnosi ładunek, jego środek ciężkości przesuwa się. Ważne jest, aby połączony środek ciężkości całego układu (dźwig plus ładunek) nigdy nie wysunął się poza obrys podstawy podparcia. Utrzymanie go w tej strefie gwarantuje, że maszyna pozostanie stabilna.
Dźwig wieżowy a samojezdny: Czy zasady stabilności są dla nich takie same?
Choć podstawowe zasady fizyki rządzące stabilnością dźwigów są uniwersalne, sposób ich implementacji różni się w zależności od typu maszyny. Dźwigi wieżowe i samojezdne, mimo że służą podobnym celom, mają odmienne konstrukcje i wymagają specyficznych rozwiązań, aby zapewnić im bezpieczeństwo pracy. Porównanie tych dwóch typów maszyn pozwala lepiej zrozumieć, jak ogólne prawa fizyki są adaptowane do konkretnych zastosowań inżynieryjnych.
Stabilność w miejscu: Jak żuraw wieżowy jest zakotwiczony na placu budowy?
Żurawie wieżowe to stałe elementy krajobrazu budowlanego, które rosną wraz z wznoszonymi obiektami. Ich stabilność opiera się na solidnym fundamencie żelbetowym, który jest fundamentem całej konstrukcji. Ten masywny blok betonowy, często ważący setki ton, zapewnia niezachwianą podstawę, do której zakotwiczona jest pionowa wieża dźwigu. W miarę postępu budowy, wieża jest przedłużana, a dźwig jest stopniowo kotwiony do coraz wyższych kondygnacji budowanego obiektu. Taka konstrukcja zapewnia mu niezwykłą stabilność, pozwalając na pracę na dużych wysokościach przez długi czas.

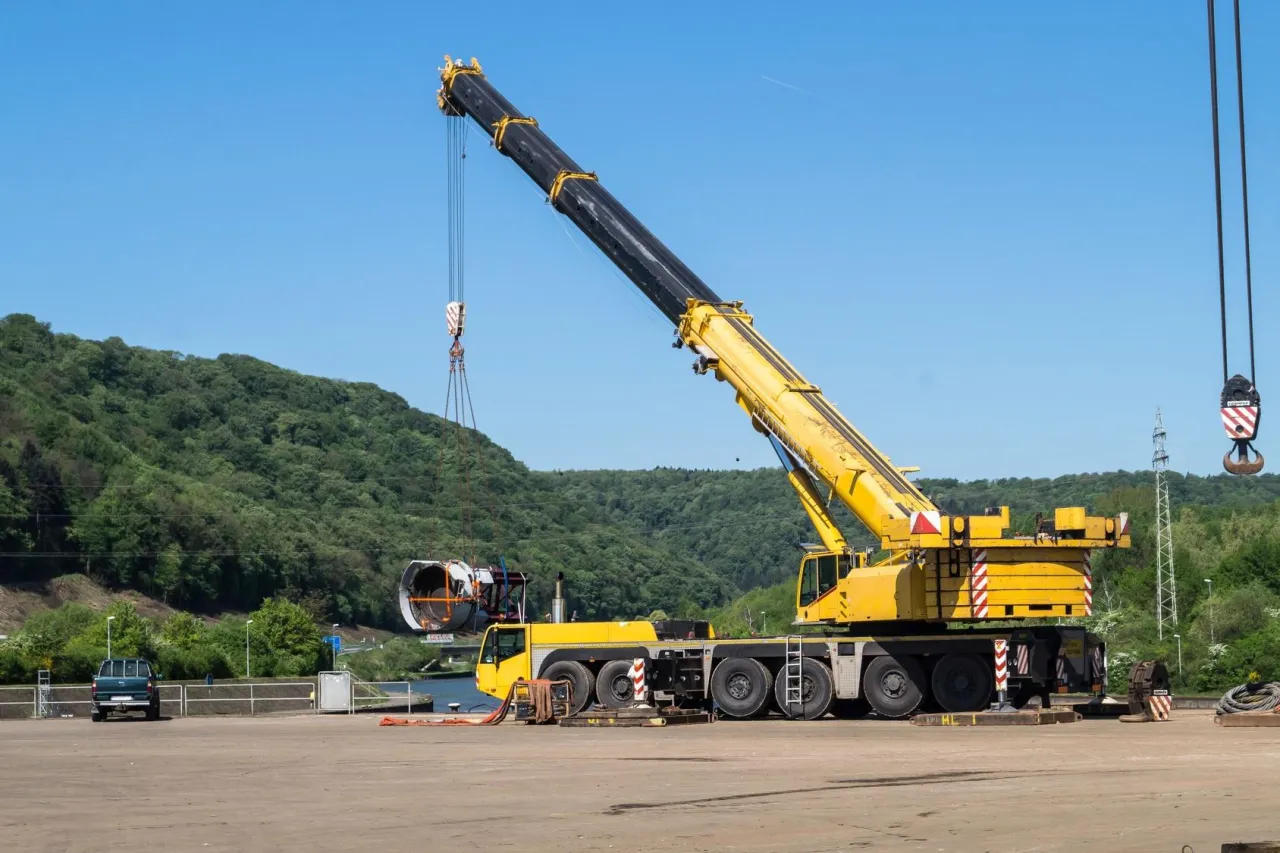

Stabilność w ruchu: Rola wysuwanych podpór (łap) w dźwigach mobilnych
Dźwigi samojezdne, znane również jako mobilne, charakteryzują się mobilnością, ale ich stabilność wymaga innego podejścia. Gdy taki dźwig dociera na plac budowy, jego operatorzy rozstawiają hydraulicznie wysuwane podpory, zwane potocznie "łapami". Te masywne elementy są wysuwane na boki i do dołu, aby znacząco poszerzyć bazę podparcia maszyny. Działanie tych podpór polega na podniesieniu całego podwozia dźwigu z kół. Dzięki temu cała ogromna masa maszyny spoczywa na podporach, a nie na oponach, co zapewnia stabilność nawet na nierównym lub miękkim terenie. To kluczowy element umożliwiający bezpieczną pracę w różnych lokalizacjach.
Człowiek i technologia na straży bezpieczeństwa: Jak uniknąć katastrofy?
Choć sama konstrukcja dźwigu jest zaprojektowana z myślą o stabilności, kluczową rolę w zapewnieniu bezpieczeństwa odgrywają ludzie i nowoczesne technologie. Operatorzy dźwigów, dzięki swojej wiedzy i doświadczeniu, są pierwszymi strażnikami. Wspierani przez zaawansowane systemy elektroniczne, tworzą oni barierę ochronną, która minimalizuje ryzyko wypadków. Ich współpraca jest niezbędna do bezpiecznego i efektywnego wykorzystania tych potężnych maszyn.
Rola operatora i jego "biblia": Czym jest diagram udźwigu i dlaczego jest tak ważny?
Operator dźwigu to osoba odpowiedzialna za bezpieczne i precyzyjne wykonanie każdego zadania. Jego wiedza i umiejętności są nieocenione, ale to diagram udźwigu stanowi dla niego absolutną "biblię". Jest to tabela lub wykres, który zawiera kluczowe informacje o maksymalnym ciężarze, jaki dźwig może podnieść w zależności od wysięgu, czyli odległości od osi obrotu. Zasada jest prosta: im dalej od osi obrotu znajduje się podnoszony ładunek, tym mniejszy może być jego ciężar. Ignorowanie diagramu udźwigu i próba podniesienia zbyt dużego ciężaru na nieodpowiednim wysięgu jest jedną z najczęstszych przyczyn wypadków. Operator musi bezwzględnie przestrzegać tych wytycznych.
Inteligentni strażnicy: Jak nowoczesne systemy elektroniczne monitorują przeciążenie?
Współczesne dźwigi są wyposażone w zaawansowane systemy elektroniczne, które działają jak inteligentni strażnicy. Jednym z najważniejszych jest LMI (Load Moment Indicator), czyli wskaźnik momentu obciążenia. System ten w czasie rzeczywistym monitoruje kluczowe parametry pracy dźwigu, takie jak aktualne obciążenie, kąt nachylenia wysięgnika, czy wysięg. Na podstawie tych danych LMI informuje operatora o zbliżaniu się do granic bezpieczeństwa, często za pomocą sygnałów dźwiękowych i wizualnych. W skrajnych przypadkach, gdy ryzyko przewrócenia jest bardzo wysokie, system może automatycznie zablokować dalsze ruchy dźwigu, zapobiegając katastrofie.
Walka z niewidzialnym wrogiem: Dlaczego dźwig ustawia się "z wiatrem" po pracy?
Wiatr jest jednym z największych "niewidzialnych wrogów" stabilności dźwigów. Nawet niewielki podmuch może wywołać znaczące siły działające na ogromną konstrukcję. Aby zminimalizować to ryzyko, zwłaszcza w przypadku żurawi wieżowych, stosuje się specjalne procedury. Po zakończeniu pracy, dźwig jest ustawiany w tzw. tryb chorągiewki. Oznacza to, że mechanizm obrotu jest blokowany, a dźwig może swobodnie obracać się pod wpływem wiatru. Pozwala to na ustawienie wysięgnika w pozycji, która stawia jak najmniejszy opór powietrzu, redukując naprężenia w konstrukcji. Praca dźwigu jest wstrzymywana, gdy prędkość wiatru przekroczy określone normy bezpieczeństwa, zazwyczaj w granicach 10-15 m/s.
Kiedy zasady zawodzą: Najczęstsze przyczyny, dla których dźwigi jednak się przewracają
Mimo zaawansowanej technologii i rygorystycznych procedur bezpieczeństwa, wypadki z udziałem dźwigów niestety wciąż się zdarzają. Zazwyczaj nie jest to wynik awarii samej konstrukcji, ale raczej konsekwencja błędów ludzkich lub zaniedbań. Zrozumienie tych przyczyn jest kluczowe dla zapobiegania przyszłym tragediom i podkreśla znaczenie odpowiedzialności każdego uczestnika procesu budowlanego.
Błąd ludzki: Ignorowanie procedur jako główny winowajca
Niestety, najczęściej to człowiek jest głównym winowajcą wypadków z udziałem dźwigów. Zaniedbania i świadome ignorowanie ustalonych procedur bezpieczeństwa prowadzą do katastrofalnych skutków. Przykłady takich błędów są liczne: nieprawidłowe przygotowanie podłoża pod podpory, błędne ich rozstawienie, przeciążenie dźwigu poprzez ignorowanie diagramu udźwigu, czy też kontynuowanie pracy w warunkach zbyt silnego wiatru. Nawet najbardziej zaawansowane systemy bezpieczeństwa mogą okazać się nieskuteczne, jeśli operator podejmie decyzję o ich zignorowaniu. Odpowiedzialność i skrupulatne przestrzeganie zasad są fundamentem bezpiecznej pracy z dźwigami.
Przeczytaj również: Czy kurs na koparkę jest trudny? Realna ocena i porady
Niewłaściwe przygotowanie terenu: Dlaczego grunt pod dźwigiem ma krytyczne znaczenie?
Stabilność dźwigu jest nierozerwalnie związana z jakością podłoża, na którym pracuje. Niewłaściwe przygotowanie terenu jest częstą przyczyną wypadków. Jeśli grunt jest niestabilny, nierówny lub zbyt miękki, może dojść do zapadnięcia się podpory lub nawet fundamentu. Taka sytuacja prowadzi do utraty stabilności całej konstrukcji, nawet jeśli wszystkie inne procedury zostały zachowane. Podłoże musi być w stanie przenieść ogromne obciążenia, jakie generuje dźwig, szczególnie podczas podnoszenia ciężkich ładunków. Dlatego tak ważne jest dokładne sprawdzenie i odpowiednie przygotowanie terenu przed rozpoczęciem pracy przez maszynę.
